Wanneer geïntegreerde stroomvoorziening, verwarming en koeling strategisch zinvol is
Samenvatting
- Drievoudige opwekking van energie uit wijken kan de efficiëntie en veerkracht van het hele systeem verbeteren, maar alleen als de vraag naar elektriciteit, verwarming en koeling voldoende op elkaar zijn afgestemd.
- Het is het meest aantrekkelijk in dichte, gemengde ontwikkelingen waar meerdere gebouwen de centrale infrastructuur kunnen delen en teruggewonnen warmte productief kunnen gebruiken.
- De belangrijkste beslissing is niet of de technologie werkt, maar of het belastingsprofiel van het project, het netwerkontwerp, de regeling, de brandstofstrategie en het bedrijfsmodel dit rechtvaardigen.
- Integratie van koeling verandert de economische en technische aspecten van een conventionele WKK-installatie, vooral wanneer er absorptiekoelmachines, warmteopslag en gefaseerde wijkgroei bij betrokken zijn.
- Goede resultaten zijn eerder afhankelijk van vroege haalbaarheid, technische validatie en due diligence dan van de selectie van apparatuur in een laat stadium.
- Regelgevende definities en ontwerpverwachtingen verschillen per markt, dus projecten in meerdere regio's moeten er niet van uitgaan dat de warmtenetwerklogica van één land overal van toepassing is.
Tri-generatie van wijkenergie wordt vaak voorgesteld als een eenvoudig efficiëntieverhaal: elektriciteit opwekken, afvalwarmte terugwinnen en die thermische energie gebruiken voor verwarming of koeling. Op een hoog niveau is dat waar. Maar in echte projecten is tri-generatie zelden een eenvoudige keuze voor apparatuur. Het is een beslissing over de wijkinfrastructuur die van invloed is op het ontwerp van de installatie, de strategie van het nutsbedrijf, de besturing, de routering van het netwerk, de fasering, de werking en de commerciële prestaties op lange termijn.
Dat onderscheid is belangrijk omdat veel projecten een theoretisch geval voor tri-generatie kunnen beschrijven, terwijl veel minder projecten een robuust operationeel geval kunnen ondersteunen. De sterkste toepassingen zijn meestal ontwikkelingen met voldoende dichtheid, voldoende belastingsdiversiteit en voldoende werkingsstabiliteit om gerecupereerde warmte echt het hele jaar door nuttig te maken. Dat is de reden waarom tri-generatie vaak opduikt in luchthavens, ziekenhuizen, campussen, industriële complexen en gebieden met gemengd gebruik in plaats van in ontwikkelingen met een lage dichtheid of een enkele belasting.
Dit artikel is bedoeld voor ontwikkelaars, investeerders, exploitanten en technische inkopers die behoefte hebben aan een besluitvormingsgerichte kijk op het onderwerp. Het richt zich op praktische geschiktheid, technische beperkingen en commerciële gereedheid. Het is geen poging om gedetailleerde specificaties te geven voor elke installatieconfiguratie of regelgeving.

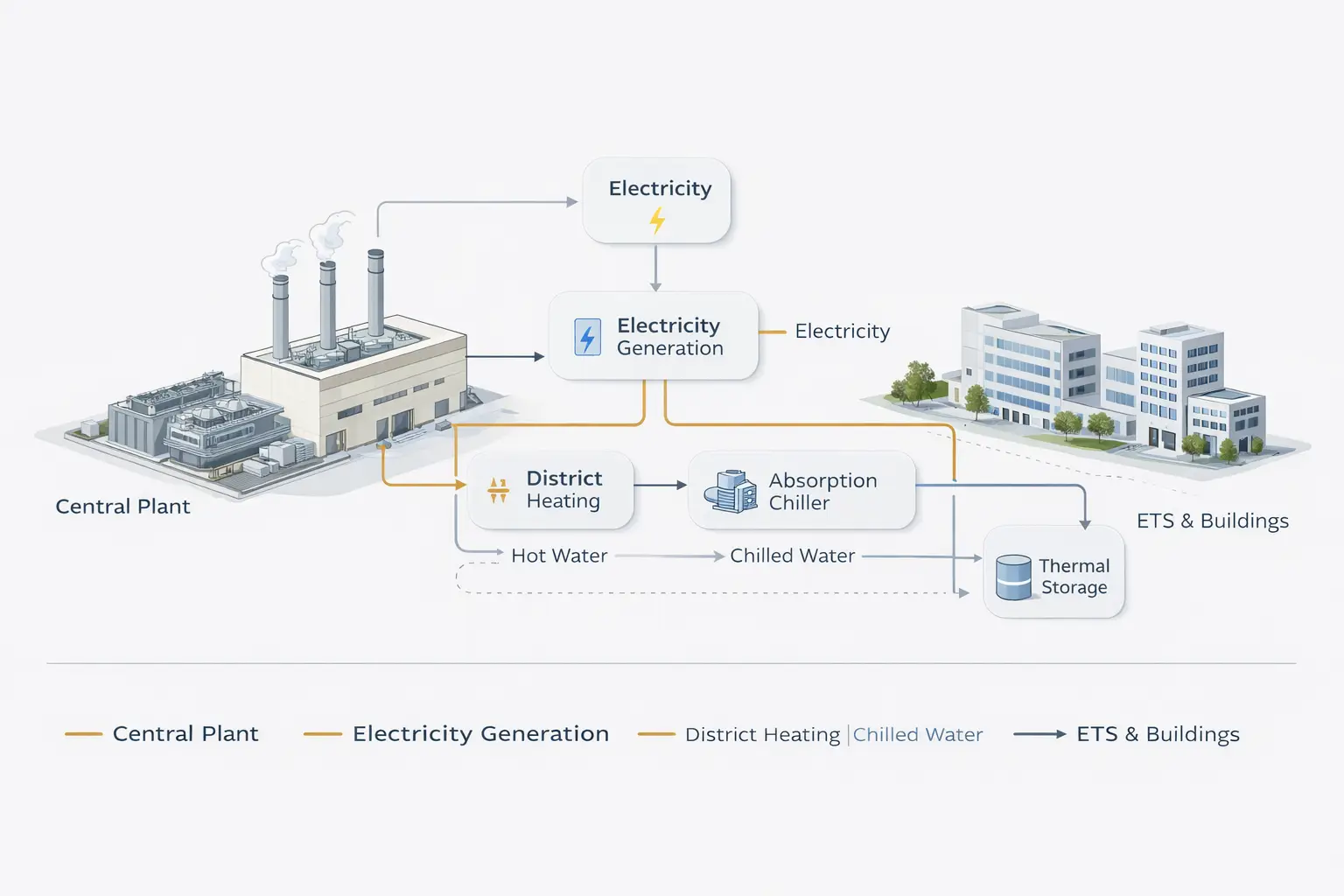

Drievoudige energieopwekking in een wijk is een gecentraliseerde energiebenadering waarbij elektriciteit wordt opgewekt en tegelijkertijd nuttige verwarming en koeling wordt geleverd aan meerdere gebouwen via een gedeeld netwerk. In de praktijk werkt het het beste wanneer meerdere energiestromen nodig zijn op voldoende grote schaal, waar warmteterugwinning een betrouwbaar gebruik heeft en waar een geïntegreerd ontwerp kan worden uitgevoerd vanaf de haalbaarheid tot aan de exploitatie.
In één oogopslag
- Het afstemmen van de belasting is belangrijker dan de beweringen over de efficiëntie.
- Nieuwbouwprojecten hebben meestal een schoner pad dan renovaties.
- Opslag van thermische energie kan de flexibiliteit en het gebruik van installaties verbeteren wanneer de belasting ongelijkmatig is.
- Het netwerk is net zo belangrijk als de fabriek.
- Regelingen, meting en bedrijfsstrategie maken deel uit van de infrastructuur, niet van een bijzaak.
- Haalbaarheid en due diligence moeten plaatsvinden voordat het project door een aanbesteding wordt geleid.
Wanneer tri-generatie van wijkenergie de juiste keuze is
Tri-generatie is het meest zinvol wanneer infrastructuur op districtschaal meerdere gebouwen met verschillende maar overlappende vraagpatronen kan bedienen. Een centrale kan dan brandstof of een andere energiebron omzetten in elektriciteit, warmte terugwinnen en bruikbare verwarming en koeling distribueren via een gedeeld netwerk.
De waarde komt van gecoördineerd energiegebruik in het hele district, niet van de installatie op zichzelf. Azura's materiaal over wijkenergie ziet dit al als een oplossing op wijkniveau met centrale centrales, distributienetwerken, warmtewisselaars en apparatuur op gebouwniveau in plaats van een op zichzelf staande mechanische installatie.
Daarom is het type project belangrijk. Een ziekenhuiscomplex kan het hele jaar door thermische eisen en veerkrachtvereisten hebben. Een luchthaven of campus kan verschillende gebouwbelastingen hebben in tijd en seizoen.
In een wijk met gemengd gebruik kunnen woningen, commerciële gebouwen, horecagelegenheden en openbare gebouwen worden gecombineerd op manieren die de diversiteit van de belasting verbeteren. Daarentegen kan een project met een zeer ongelijke bezetting of beperkte thermische overlap moeite hebben om de extra complexiteit te rechtvaardigen.

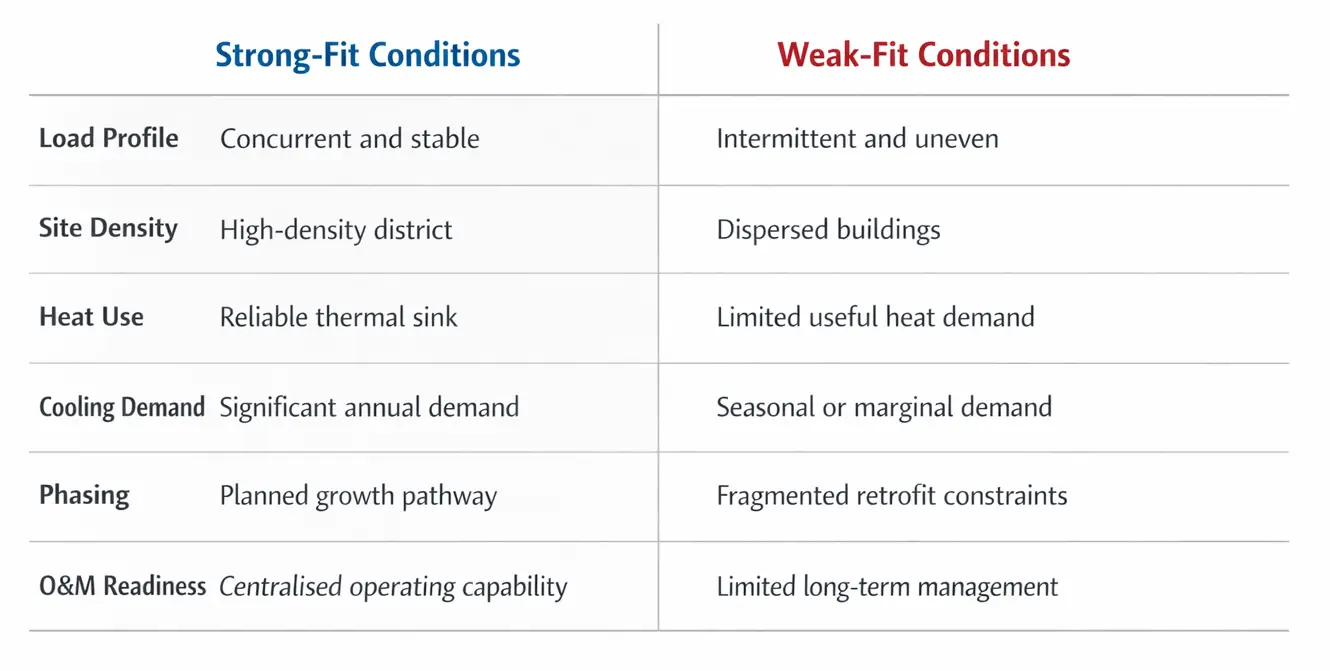

De sterkst passende voorwaarden zijn meestal:
- Energiedichtheid hoog genoeg om wijkinfrastructuur te rechtvaardigen
- Gelijktijdige of aanvullende belastingen voor elektriciteit, verwarming en koeling
- Een geloofwaardig langetermijngebruik voor teruggewonnen warmte
- Voldoende ruimte op de locatie of in de fabrieksruimte voor centrale apparatuur en toekomstige uitbreiding
- Een eigenaar of exploitant die bereid is gecentraliseerde infrastructuur na verloop van tijd te beheren
- Een projectmodel waarbij efficiëntie, veerkracht en levenscycluskosten belangrijker zijn dan de laagste inkoopkosten.
Voor een bredere context op wijkniveau moet dit artikel naast de inhoud van Azura's oplossingen voor wijkenergie, stadsverwarming en stadskoeling worden geplaatst in plaats van deze te dupliceren.
Wat verandert er als koeling wordt toegevoegd aan een WKK-geleide wijkcentrale?
Een conventioneel WKK-gesprek richt zich vaak op elektriciteit plus nuttige warmte. Drievoudige energieopwekking in een wijk verandert die logica door de vraag te stellen of een deel van de teruggewonnen thermische energie ook moet worden omgezet in koeling, meestal via absorptie of een ander thermisch aangedreven proces.
Dat kan strategisch aantrekkelijk zijn in klimaten, sectoren of bedrijfspatronen waar de vraag naar koeling aanzienlijk is en waar centralisatie de prestaties of veerkracht verbetert.
Azura's gepubliceerde materialen over energie en district energie positioneren tri-generatie expliciet als elektriciteit, warmte en koeling geleverd door een geïntegreerd systeem, vaak gekoppeld aan stadsverwarmingssystemen, gebouwen of industriële toepassingen.
Zodra koeling een rol gaat spelen, wordt de ontwerpdiscussie breder. De installatie draait niet langer alleen om opwekkingsefficiëntie. Het wordt een probleem van thermische hiërarchie, seizoensgebonden balancering, regelstrategie, apparatuurselectie en netwerkinteractie.
In sommige gevallen is de opslag van thermische energie bijzonder nuttig omdat de vraag naar elektriciteit, warmte en koeling niet op hetzelfde moment piekt. Azura's materiaal over wijkenergie en wijkkoeling benadrukt TES al als een manier om de efficiëntie, betrouwbaarheid en productiestrategieën buiten de piekuren te verbeteren.
In de praktijk verandert het toevoegen van koeling verschillende ontwerpprioriteiten:
- Warmteterugwinning moet gekoppeld worden aan een realistisch koellichaam, niet alleen aan een theoretisch koellichaam
- De koelstrategie moet worden afgestemd op het klimaat, de belasting en de bedrijfsuren
- Distributie- en retourtemperaturen beïnvloeden de bruikbaarheid van het systeem
- Gebouwinterfaces, inclusief ETS-ontwerp, worden belangrijker
- De besturing moet de volgorde van de installatie, het opladen van de opslag, de thermische dispatch en de netwerkomstandigheden coördineren
- O&M-planning wordt gespecialiseerder omdat de prestaties van de centrale meer van elkaar afhankelijk zijn
Dit is een van de redenen waarom tri-generatie van districtenergie niet moet worden gereduceerd tot één enkele keuze voor apparatuur. De installatie, het netwerk, de besturing en het bedieningsmodel gaan allemaal samen.
De belangrijkste beperkingen die bepalen of tri-generatie levensvatbaar is
De grootste fout bij tri-generatieplanning is vaak om te beginnen met de technologie in plaats van met de beperkingen. Een project kan een aantrekkelijk verhaal over duurzaamheid hebben, maar toch slecht presteren als de echte knelpunten worden genegeerd.
De eerste beperking is het belastingsprofiel. Als de vraag naar verwarming en koeling niet goed genoeg op elkaar zijn afgestemd, of als het patroon van de elektrische vraag geen efficiënte werking van de installatie ondersteunt, kan het systeem te veel tijd doorbrengen in omstandigheden die buiten het ontwerp vallen.
De tweede is de uitvoerbaarheid van het netwerk. Zelfs een uitstekend concept van een centrale kan verzwakken als distributieroute, gebouwinterfaces of fasering vermijdbare verliezen of een buitensporige kapitaalintensiteit veroorzaken. De derde is de operationele realiteit. Gecentraliseerde systemen hebben meet- en regelapparatuur, onderhoudsmogelijkheden en beheer nodig die passen bij hun technische ambitie.
Ook de regionale context is van belang. In Europa veranderde de herziene richtlijn voor energie-efficiëntie de definitie van efficiënte stadsverwarming en -koeling, waardoor het belang van de integratie van hernieuwbare energie, afvalwarmte en -koude, en decarbonisatietrajecten op lange termijn werd versterkt.
Tegelijkertijd heeft het IEA benadrukt dat moderne stadsverwarming evolueert naar netwerken met lagere temperaturen en een groter gebruik van hernieuwbare bronnen, warmtepompen en integratie van afvalwarmte.
Dat betekent dat de commerciële argumenten voor tri-generatie op basis van brandstof in toenemende mate moeten worden getoetst aan een breder overgangstraject in plaats van aan te nemen dat dit overal het standaard koolstofarme antwoord is.
De belangrijkste levensvatbaarheidsvragen zijn meestal:
- Vallen de elektrische, verwarmings- en koelbelasting voldoende samen?
- Heeft de locatie de dichtheid en schaal voor een wijkoplossing?
- Is de brandstofstrategie compatibel met het koolstofpad van het project?
- Kan de installatie werken met nuttige belastingsfactoren over de seizoenen heen?
- Kunnen netwerkverliezen en interfacecomplexiteit onder controle worden gehouden?
- Is er een realistische faseringsstrategie voor de groei van het district?
- Heeft de eigenaar een geloofwaardig O&M- en governancemodel?
- Zullen toekomstige regelgeving of nutsvoorzieningen de business case verbeteren of verzwakken?
Hoe tri-generatie van wijkenergie in de praktijk wordt gevalideerd
Een geloofwaardige driegeneratiebeslissing moet worden gevalideerd door technisch werk en niet worden afgeleid uit een conceptdiagram.
Die validatie begint meestal met vraagprofilering en haalbaarheidsanalyse en gaat dan verder met het ontwerp van fabrieksconcepten, netwerkplanning, interfacedefinitie en veronderstellingen voor prestatietests.
Azura's eigen servicemateriaal positioneert haalbaarheidsstudies, conceptontwerp, schematisch ontwerp, gedetailleerd ontwerp, value engineering en optimalisatie als de kernvolgorde voor district energie.
Het validatieproces moet normaal gesproken ten minste het volgende omvatten:
- Profilering van de vraag naar elektriciteit, verwarming en koeling per seizoen, tijdstip van de dag en gebouwtype
- Vergelijking van installatieconcepten, inclusief strategie voor basisbelasting en piekbelasting
- Controle van het warmteterugwinningstraject, conversietraject voor koeling en voorwaarden voor afgekeurde warmte
- Herziening van het distributienetwerk, inclusief routering, verliezen, interfaces en fasering
- TES-strategie wanneer opwekking en vraag in de tijd niet op elkaar zijn afgestemd
- Besturings- en bewakingsfilosofie, inclusief sequentie- en optimalisatielogica
- Overzicht van nutsvoorzieningen en brandstofinterfaces, inclusief veerkracht en back-upfilosofie
- Evaluatie van levenscycluskosten en O&M, niet alleen vergelijking van investeringen
Als het project investerings- of transactiegevolgen heeft, moet de technische due diligence naast de technische studies worden uitgevoerd in plaats van nadat de ontwerprichting grotendeels vastligt. Dat is vooral belangrijk als het project wordt gefinancierd, overgenomen of gebenchmarkt voor prestatieverplichtingen op lange termijn.
Het is ook de moeite waard om ontwerpaannames te baseren op erkende externe richtlijnen. Materiaal van DOE definieert WKK als de gelijktijdige productie van elektriciteit of mechanische energie en nuttige thermische energie uit één enkele energiebron, terwijl ASHRAE en CIBSE richtlijnen versterken dat stadskoeling, WKK, tri-generatie en warmteopslag moeten worden ontworpen en gebruikt als geïntegreerde systemen in plaats van als geïsoleerde componenten.

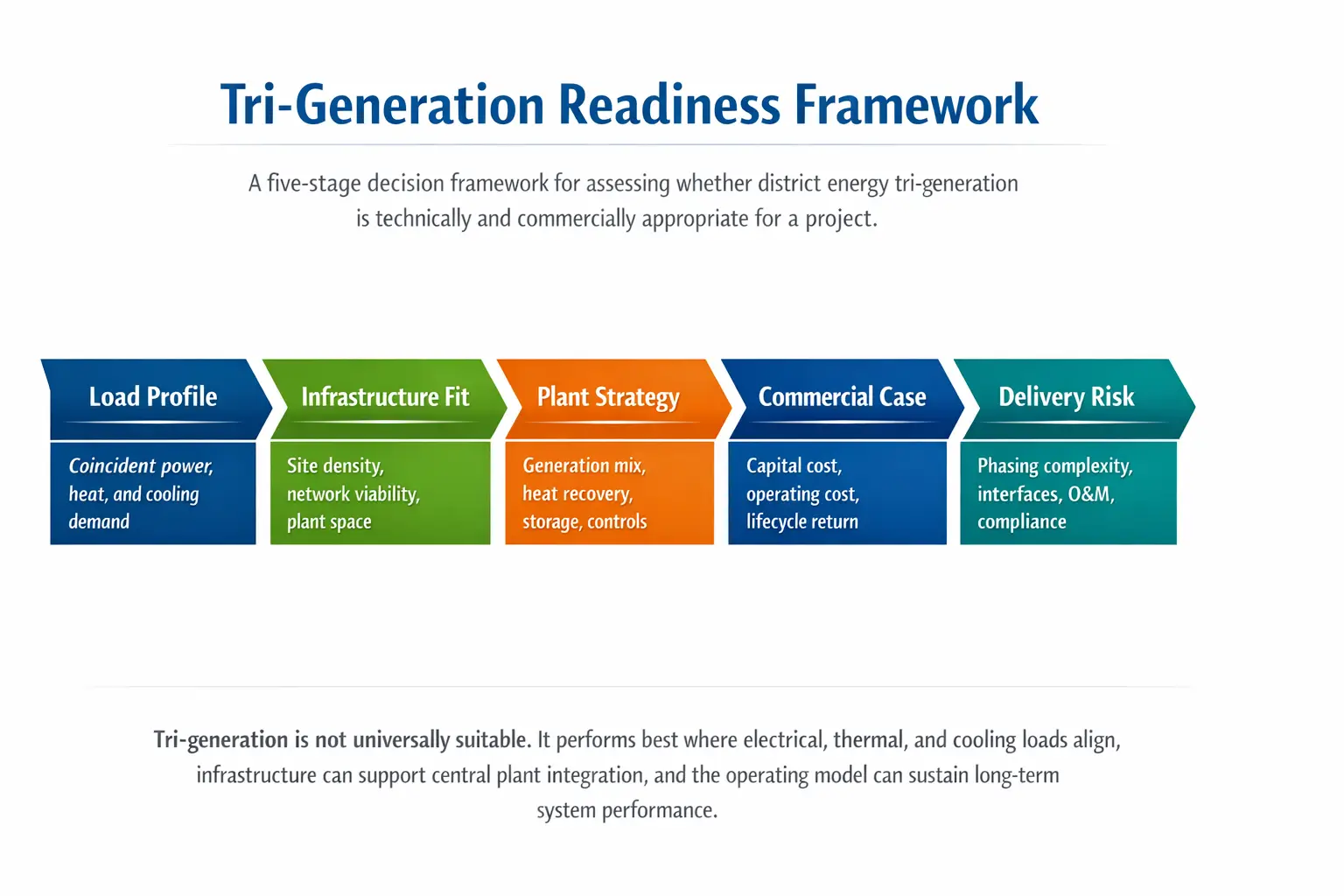

Een praktisch gereedheidskader: nieuwbouw versus renovatie
De meeste tri-generatieprojecten op basis van districtenergie zijn eenvoudiger te rechtvaardigen als ze worden geëvalueerd aan de hand van een geschiktheidskader in plaats van een ja-of-nee technologiediscussie. Eenvoudig gezegd profiteren nieuwbouwprojecten meestal van een eenvoudigere locatie van de installatie, een schonere netwerkroutering, gecoördineerde interfaces met gebouwen en minder operationele beperkingen.
Retrofitprojecten kunnen nog steeds levensvatbaar zijn, maar hun weg is meestal korter omdat ze moeten werken rond bestaande activa, uitval, hydraulische regelingen, ruimtebeperkingen en oude regelingen.
Bij een beoordeling van de praktische gereedheid moeten vijf categorieën worden getest.
- Laadklaar
- Is er voldoende gelijktijdige vraag naar elektriciteit, verwarming en koeling?
- Is de vraag stabiel genoeg voor een efficiënte werking?
- Zijn seizoensonevenwichten beheersbaar door opslag, fasering of hybride plantstrategie?
- Infrastructuur gereed
- Is er ruimte voor de centrale fabriek en toekomstige uitbreiding?
- Kan het districtsnetwerk efficiënt worden gerouteerd?
- Zijn interfaces tussen ETS en gebouwen praktisch?
- Gereedheid voor levering
- Is het project greenfield, gefaseerde uitbreiding of retrofit?
- Kunnen uitval en inbedrijfstelling worden beheerd?
- Zijn de verantwoordelijkheden van belanghebbenden duidelijk gedefinieerd?
- Commerciële gereedheid
- Ondersteunt de levenscycluswaarde de extra complexiteit?
- Is het besturingsmodel duidelijk?
- Kunnen de aannames voor brandstof, nutsvoorzieningen en onderhoud in de loop der tijd standhouden?
- Naleving en overgangsgereedheid
- Past het concept bij de lokale energie-, emissie- en warmtenetwerkregels?
- Is de fabriek nog steeds zinvol bij een koolstofarm overgangspad?
- Kan het ontwerp meegroeien met veranderende regelgeving en energiebronnen?
In de regel heeft een project meer kans om goed te vorderen als de belasting gereed is en de infrastructuur gereed voordat het gedetailleerde ontwerp begint. Als die twee zwak zijn, is de rest van de zaak later meestal moeilijk te repareren.
Zet tri-generatiestrategie om in een financierbare infrastructuur
Van haalbaarheidsstudies en technische due diligence tot concept, schematisch en gedetailleerd ontwerp, Azura Consultancy ondersteunt district energie projecten met commercieel onderbouwde engineering expertise.
Hoe Azura Consultancy kan helpen
Beslissingen over drievoudige energieopwekking in een wijk vereisen meestal meer dan een vergelijking op hoofdlijnen van efficiëntie. Ze vereisen een combinatie van haalbaarheid, technisch ontwerp, value engineering, risicobeoordeling en leveringsplanning.
Dat is waar de bestaande capaciteiten van Azura Consultancy direct relevant zijn. Azura's district energie materiaal positioneert het bedrijf al rond consultancy en adviesdiensten, haalbaarheidsstudies, concept, schematisch en gedetailleerd ontwerp, stadsverwarming en -koeling, WKK en trigeneratie installaties, ETS, TES, integratie van regelsystemen, aanbestedingsdocumentatie, O&M prognoses en financiële modellering.
Het bredere energie- en energiemateriaal omvat ook haalbaarheid, systeemintegratie, apparatuurselectie, ondersteuning bij regelgeving en projectuitvoering.
In de praktijk hebben cliënten meestal op een of meer van deze punten ondersteuning nodig:
- Vroege haalbaarheid, wanneer het projectteam moet weten of tri-generatie op de shortlist moet blijven staan
- Ontwerpontwikkeling, wanneer fabriek, netwerk, opslag en besturing moeten worden gecoördineerd tot één samenhangend systeem
- Technische due diligence, wanneer investeerders, kredietverstrekkers, eigenaars of kopers een onafhankelijk beeld nodig hebben van de haalbaarheid, risico's of veronderstellingen met betrekking tot prestaties
- Value engineering, wanneer het concept moet worden aangepast of gefaseerd zonder de veerkracht op lange termijn te ondermijnen
- Voorbereiding van aanbesteding en levering, wanneer prestatieverwachtingen, specificaties, interfaces en verantwoordelijkheden expliciet moeten worden gemaakt.
De waarde zit niet alleen in het produceren van tekeningen of rapporten. Het gaat om het verbeteren van de kwaliteit van beslissingen voordat het moeilijker wordt om kapitaal, inkoop en operationele verplichtingen te veranderen.
Praktische volgende stappen
Als je drievoudige energieopwekking in een wijk beoordeelt voor een echt project, moet de eerste beoordeling meestal gedisciplineerd en beperkt zijn:
- Bevestig het type project, de dichtheid en de ontwikkelingsfase
- Stel een realistisch vraagprofiel op voor elektriciteit, verwarming en koeling
- Test of teruggewonnen warmte het hele jaar door of seizoensgebonden kan worden gebruikt
- Vergelijk eerlijk de gevolgen van nieuwbouw en retrofit
- Bekijk of TES, hybride installatielogica of gefaseerde uitbouw de case verandert
- Controleer in een vroeg stadium de lokale regelgeving en nutsvoorzieningen
- Voer haalbaarheids- en technische due diligence uit voordat u beslissingen neemt over apparatuur
Die benadering garandeert niet dat tri-generatie het antwoord zal zijn. Het vergroot wel de kans dat het antwoord, wat het ook is, technisch en commercieel verdedigbaar zal zijn.
Conclusie
Drievoudige energieopwekking in een wijk kan een effectieve infrastructuurstrategie zijn als deze wordt afgestemd op het juiste soort wijk, het juiste belastingsprofiel en het juiste leveringsmodel. De waarde komt niet alleen van het label. Het gaat erom of het project elektriciteit, verwarming en koeling intelligent genoeg kan gebruiken om op termijn een geïntegreerde centrale infrastructuur te rechtvaardigen.
Voor eigenaars, ontwikkelaars, investeerders en technische kopers is de praktische oplossing eenvoudig: ga zo vroeg mogelijk verder dan interesse op het niveau van bewustzijn. Test het concept door middel van haalbaarheid, technische validatie en due diligence voordat het project wordt bepaald door voorkeuren van leveranciers of het momentum van aanbestedingen.
Als dat werk goed wordt gedaan, kan tri-generatie een sterk onderdeel zijn van een strategie voor wijkenergie. Waar dat niet gebeurt, kan het project complexer worden dan het waard is.
Azura Consultancy ondersteunt dat besluitvormingsproces door middel van haalbaarheidsstudies, technische due diligence, district energieontwerp, optimalisatie en opleveringsgerichte engineeringondersteuning. Voor projecten die veelbelovend maar nog onzeker zijn, begint daar vaak het nuttigste werk.
FAQ
Is tri-generatie van districtenergie altijd de meest efficiënte optie?
Nee. In de juiste context kan het zeer efficiënt zijn, maar het praktische resultaat hangt af van de vraag of de locatie de teruggewonnen warmte en koeling productief kan gebruiken. Als die belastingen zwak zijn of slecht op elkaar zijn afgestemd, kan de werkelijke operationele efficiëntie veel lager uitvallen dan in het conceptuele geval.
Wanneer is retrofit het moeilijkst?
Retrofit is meestal het moeilijkst als de ruimte in de fabriek beperkt is, interfaces in het gebouw inconsistent zijn, oudere besturingen gefragmenteerd zijn of gefaseerde uitval moeilijk is. In die gevallen kan het integratierisico zwaarder wegen dan de theoretische efficiëntiewinst.
Wat moet er worden beoordeeld voordat er investeringsbeslissingen worden genomen?
Minimaal: samenvallend belastingsprofiel, installatieconcept, warmteterugwinningstraject, koelstrategie, netwerkpraktabiliteit, opslaglogica, besturingsfilosofie, nalevingscontext, levenscycluskosten en exploitatiemodel.
