Un proceso de ingeniería paso a paso para comprobar que un cambio en el sistema de contención funcionará en una sala en funcionamiento, refrigerada por aire, antes de trasladar los racks.
Resumen ejecutivo
- No existe ningún “límite máximo de refrigeración por aire” por rack (en kW) definido por la ASHRAE que se haya publicado; los límites de 30-40 kW/rack que se citan con frecuencia no se remontan a ninguna norma primaria, y las opiniones de los operadores sobre cuándo es necesario recurrir a la refrigeración líquida están muy divididas.
- El riesgo que entraña la adaptación rara vez se debe únicamente al “sistema de contención”; se trata del aire de derivación y la recirculación provocados por fugas, cortocircuitos en el circuito de retorno y desajustes entre los flujos de aire de los equipos informáticos y del sistema CRAH, que el sistema de contención puede amplificar.
- Un caso de adaptación creíble comienza con la medición y, a continuación, con un modelo calibrado a partir de esas mediciones; la convergencia del solucionador no es prueba de que el modelo represente el pasillo real.
- Existen pruebas prácticas de que las reformas integradas de gestión del flujo de aire pueden liberar capacidad no aprovechada en salas antiguas (por ejemplo, los informes del LBNL/DOE indican unos 21% más de capacidad de refrigeración utilizable y unos 8% menos de consumo energético de los ventiladores), pero los datos publicados que aíslan el efecto incremental de la contención de pasillos calientes son escasos, por lo que la verificación debe cerrar el círculo.
- En la comparación de escenarios, las posiciones de los bastidores deben considerarse una variable de entrada, no una condición de fondo fija; la “mejor” disposición de contención puede variar si se desplazan los bastidores de alto caudal o si los estados del CRAH difieren según los modos de mantenimiento.
- Los resultados de la decisión son: (1) un conjunto de cambios aprobado (obras físicas + cambios en los controles + restricciones operativas) y (2) una secuencia de traslado de bastidores; se trata de resultados relacionados, pero no son el mismo producto final.
- El modelo «híbrido con contención» sigue siendo una opción viable; los intercambiadores de calor de la puerta trasera y los sistemas de líquido a aire integrados en el rack dependen del producto, y el peso en húmedo de la CDU puede suponer una limitación práctica en cuanto al acceso y la carga del suelo que debe comprobarse desde el principio.
Por qué es importante la verificación y cuáles son los requisitos previos para una modernización
La adaptación de un sistema de contención de pasillo caliente (HAC) suele abordarse como un simple proceso de adquisición: paneles, puertas, techo, interfaces contra incendios y un plan de instalación. En una sala de datos en funcionamiento, la realidad desde el punto de vista de la ingeniería es diferente. La contención modifica el campo de presión y la trayectoria del aire de retorno. Si la sala ya presenta fugas, cortocircuitos en el retorno o desequilibrios en el flujo de aire, la contención puede convertir un problema de eficiencia en un problema de puntos calientes. Por eso, la adaptación requiere una cadena de pruebas: medir → modelar → calibrar → comparar escenarios → aprobar un conjunto de cambios → ejecutar con una secuencia de desplazamiento de racks → verificar frente a las predicciones.

Un error habitual en los debates sobre la modernización de instalaciones es la idea de que la refrigeración por aire tiene un límite máximo universal de “30-40 kW por rack”. Esa cifra se cita con frecuencia, pero no se remonta a ninguna norma de ASHRAE ni a ningún límite universal revisado por pares. El marco actual de la ASHRAE es funcional —los sistemas de refrigeración por líquido o tecnológicos cobran relevancia cuando la refrigeración tradicional por aire resulta insuficiente— y no se basa en un umbral único de kW por rack.
Las respuestas de los operadores refuerzan la idea de que no se puede defender la existencia de un único umbral. En la encuesta sobre sistemas de refrigeración de 2025 del Uptime Institute (786 encuestados), el punto en el que, según los encuestados, el aire se vuelve demasiado costoso o ineficiente y se considera necesario recurrir a la refrigeración líquida directa abarca todo el rango: ~7% eligieron 1–9 kW, 12% eligieron 10–19, 14% eligieron 20–29, 11% eligieron 30–39, 13% eligieron 40–49, 18% eligieron 50–59 y 25% eligieron 60 kW o más. Se trata de la opinión del sector, no de un límite térmico experimental, pero refuta directamente la idea de que el sector opere con un límite establecido de 30-40 kW. Los 2026 encuestados de AFCOM se reparten de forma similar: 20% sitúan el umbral entre 21 y 40 kW, 20% entre 41 y 60 kW y 20% entre 61 y 80 kW, mientras que el resto se sitúa por encima o por debajo.
La razón física por la que no existe un límite máximo sencillo de kW por rack radica en la mecánica del flujo de aire. Las directrices del DOE sobre gestión del flujo de aire consideran el rendimiento de la refrigeración como un equilibrio entre la demanda de flujo de aire de los equipos informáticos y el suministro de flujo de aire del sistema de tratamiento de aire, y distinguen entre el aire de derivación (aire que no refrigera los equipos informáticos y reduce la temperatura de retorno) y la recirculación (aire de escape caliente que vuelve a las entradas de los equipos y crea puntos calientes). La resistencia del plenum, las características de las placas perforadas, las vías de fuga, la demanda de flujo de aire de los racks y la vía de retorno determinan qué parte de la capacidad de refrigeración nominal llega realmente a las entradas de los servidores. En condiciones de flujo de aire cuidadosamente gestionadas, Intel/T-Systems demostraron que la refrigeración por aire convencional basada en CRAH alcanzaba más de 20 kW por rack; ese único dato muestra por qué no se puede deducir un umbral universal bajo basándose únicamente en la potencia del rack.
La modernización sigue siendo una cuestión pendiente, ya que la base instalada sigue estando en gran medida refrigerada por aire y cuenta con un elevado porcentaje de equipos antiguos (el Uptime Institute es un punto de referencia habitual en este sentido), por lo que muchos operadores están mejorando la gestión del flujo de aire en lugar de convertir salas enteras a la refrigeración líquida. Los datos sobre la adopción de sistemas de refrigeración lo confirman: la encuesta de Uptime de 2025 a propietarios y operadores reveló que 75% utilizaban refrigeración por aire perimetral y 22%, refrigeración líquida directa (se permitían selecciones múltiples; refrigeración por aire acoplada: 321 TP3T; aire fresco: 291 TP3T; indirecta: 261 TP3T). En la misma encuesta, 461 TP3T señalaron la facilidad de adaptación a la infraestructura existente como uno de los dos factores más importantes para la viabilidad de la refrigeración líquida directa. La encuesta de AFCOM de 2026 indica que 361 TP3T ya tienen implantada la “refrigeración líquida” y que 281 TP3T tienen previsto adoptarla en un plazo de 12 a 24 meses; sin embargo, las poblaciones y categorías de la encuesta difieren, por lo que las cifras de 22% y 36% no deben interpretarse como una tasa de crecimiento.
Medición inicial y calibración: qué hay que medir antes de cualquier trabajo de contención
El primer paso no consiste en “recoger algunos datos de temperatura”. Se trata de establecer las condiciones límite a las que debe ajustarse un modelo: qué calor se genera, por dónde entra en el aire, cómo se distribuye el aire y cómo vuelve. Sin eso, una simulación CFD no es más que una imagen, no una prueba.

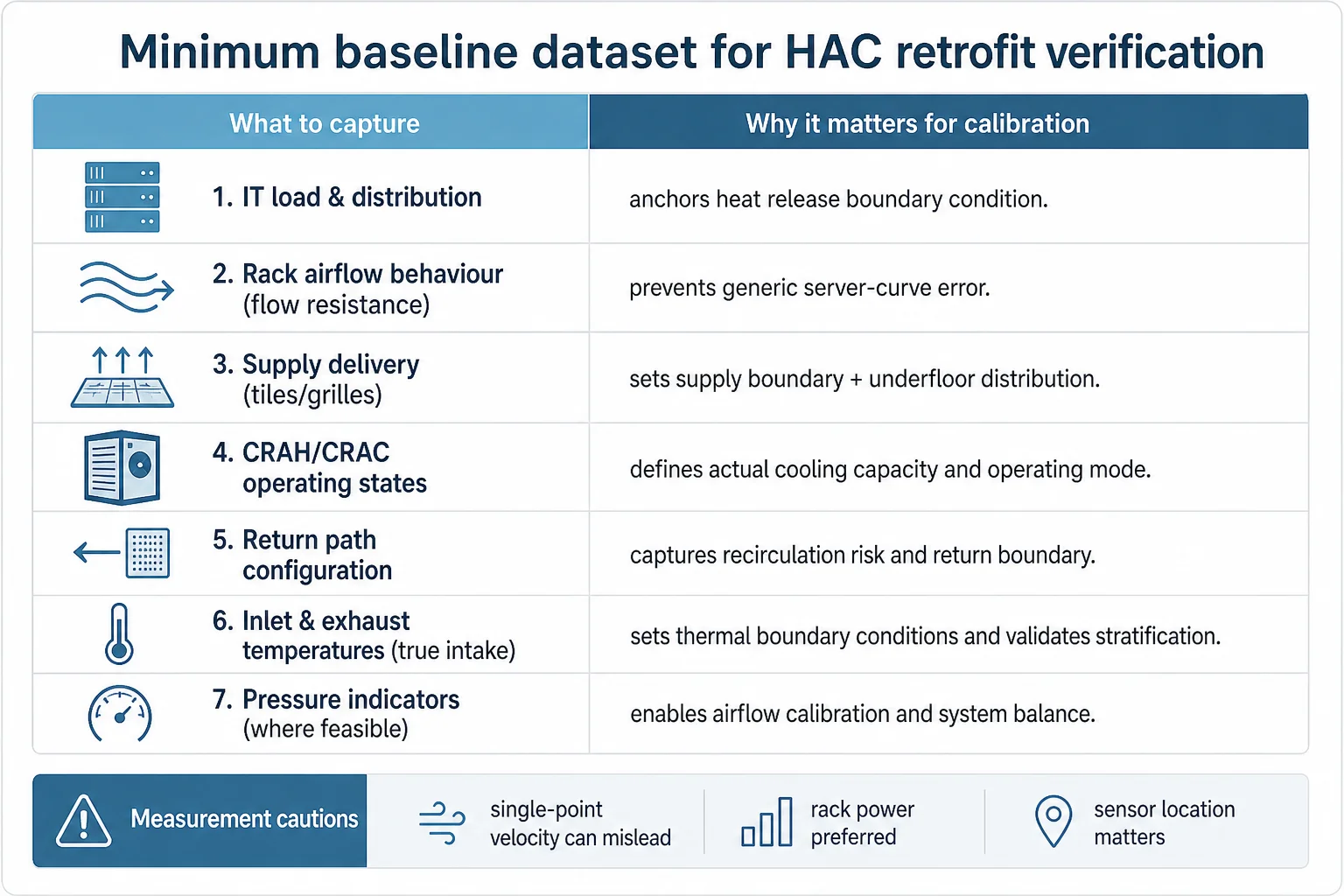

Conjunto de datos de referencia mínimo (práctico, orientado a salas de conciertos)
- Carga y distribución de la energía informática: suministro eléctrico a nivel de rack siempre que sea posible; si solo se dispone de datos sobre PDU por fila, documentar las hipótesis de agregación y la incertidumbre.
- Comportamiento del flujo de aire en el rack: siempre que sea posible, caracterizar la resistencia al flujo del rack o del sistema a partir de datos medidos, en lugar de partir de una curva genérica de servidor; esto resulta determinante en la calibración.
- Suministro: ubicación y tipos de rejillas o alcantarillas; características de caudal medidas para rejillas o alcantarillas representativas (teniendo en cuenta la incertidumbre), y cualquier compuerta o panel ciego presente en el suelo técnico.
- Estados de funcionamiento del CRAH/CRAC: temperatura de impulsión, velocidades de los ventiladores/ajustes del caudal de aire, estado de las baterías y qué unidades están realmente en servicio (incluidas las anulaciones locales “no registradas”).
- Circuito de retorno: configuración del espacio técnico del techo, rejillas y conductos de retorno, obstrucciones y cualquier vía de cortocircuito del aire de retorno (por ejemplo, huecos abiertos en el techo o bandejas de cables que crean vías no deseadas).
- Temperaturas de admisión y escape: se miden lo más cerca posible de la verdadera temperatura de admisión (IT); se debe documentar la ubicación del sensor y cualquier desviación respecto al plano de admisión.
- Indicadores de presión (cuando sea posible): presión diferencial a través de los límites de contención o en puntos representativos para detectar derivaciones provocadas por fugas y trayectorias de flujo no deseadas.
Advertencias sobre las mediciones que afectan de manera significativa a la credibilidad
Las directrices del DOE para la recogida de datos señalan tres errores recurrentes. En primer lugar, una medición de la velocidad del aire en un único punto puede resultar engañosa en flujos turbulentos y no uniformes, especialmente cerca de las baldosas, de obstáculos bajo el suelo o dentro de zonas de mezcla. En segundo lugar, son preferibles las mediciones de potencia en los racks siempre que sea posible, ya que reflejan la disipación de calor de forma más directa que los promedios inferidos. En tercer lugar, los sensores de temperatura situados incluso a una distancia modesta de la verdadera entrada de TI pueden producir lecturas erróneas de la “temperatura de entrada”; para la verificación, la ubicación de la medición es tan importante como el número de puntos.
Un precedente útil para el patrón general es una reforma llevada a cabo por el Departamento de Energía (DOE) y el Laboratorio Nacional Lawrence Berkeley en unas instalaciones de aproximadamente 40 años de antigüedad. Los trabajos incluyeron modificaciones en el sistema de aire de retorno y en la cámara de distribución, conductos CRAH, cortinas de tiras para pasillos calientes y otras correcciones del flujo de aire. Los resultados comunicados incluyeron un aumento de aproximadamente 21% en la capacidad de refrigeración útil, una reducción de unos 8% en el consumo energético de los ventiladores, la eliminación de la mayoría de los puntos calientes, un aumento de aproximadamente 3 °F en el punto de consigna de refrigeración y la posibilidad de poner en modo de espera una unidad de refrigeración de 15 toneladas. La salvedad clave es que se trata de una reforma integral: los resultados no son atribuibles únicamente a la contención. El valor aquí radica en el precedente del flujo de trabajo —medir, cambiar, medir— y en la demostración de que las correcciones en el flujo de aire pueden liberar capacidad no aprovechada en una sala heredada en funcionamiento.
La calibración de la CFD y lo que puede —y no puede— aportar a la hora de tomar una decisión sobre una adaptación
El CFD es la herramienta adecuada para comparar escenarios de rehabilitación, ya que permite detectar patrones de recirculación, vías de derivación y desequilibrios en el flujo entre las placas antes de que se realicen los trabajos físicos. El riesgo radica en extrapolar más allá de lo que demuestra el modelo. El proyecto de investigación RP-1675 de ASHRAE (“Guía para el CFD en centros de datos”) se creó específicamente para comparar los modelos CFD con mediciones experimentales y desarrollar directrices de modelización en relación con la representación CRAH, las baldosas perforadas, las estructuras de suelo elevado, la potencia no uniforme de los racks y las condiciones de flujo de aire excesivo o insuficiente. Un artículo de 2024, revisado por pares, resume ese trabajo financiado por ASHRAE, incluyendo el de ASHRAE Métrica de fiabilidad del factor X.
Por qué no se puede defender ninguna cifra concreta sobre la “precisión de los CFD”
Los resultados de validación publicados muestran una gran variabilidad. La revisión bibliográfica de RP-1675 recoge ejemplos que van desde un error medio de ~41 TP3T y un error máximo de ~71 TP3T en el flujo a través de baldosas perforadas en un modelo validado, hasta un error cuadrático medio (RMSE) de aproximadamente ~81 TP3T y un error máximo de ~201 TP3T en otro. En cuanto a las predicciones a temperatura ambiente, un estudio sobreestimó los valores en ~3 °C de media, con un máximo de ~7 °C. Una validación de 135 racks reveló que unos ~83% de los mismos se encontraban dentro de un margen de ±7 °C, pero con un error máximo local de hasta 19 °C. Estas cifras son atribuibles a los estudios revisados; la cuestión es que demuestran variabilidad, más que una especificación normal.
Algunas configuraciones controladas muestran una mayor concordancia. Athavale et al. informaron de una discrepancia media inferior a ~41 TP3T para el caudal de aire total de las placas y de aproximadamente ~1,7 °C para la temperatura de entrada del rack, con cargas uniformes en los racks de alrededor de 10 kW. Esto se debe a esa configuración de ensayo; no es una garantía general de que un modelo de sala operativa vaya a alcanzar los mismos resultados.
Un estudio sobre centros de datos operativos realizado en 2026 combinó mediciones realizadas con simuladores de servidores ajustables con una representación CFD calibrada de los racks y el flujo de aire, y puso de manifiesto una gran concordancia en el comportamiento de la temperatura de entrada y salida de los racks en varios casos de disposición de los servidores. Un aspecto metodológico clave es que la resistencia al flujo de los servidores se calibró a partir de datos medidos, en lugar de tratarse como una réplica digital hipotética y no verificada.

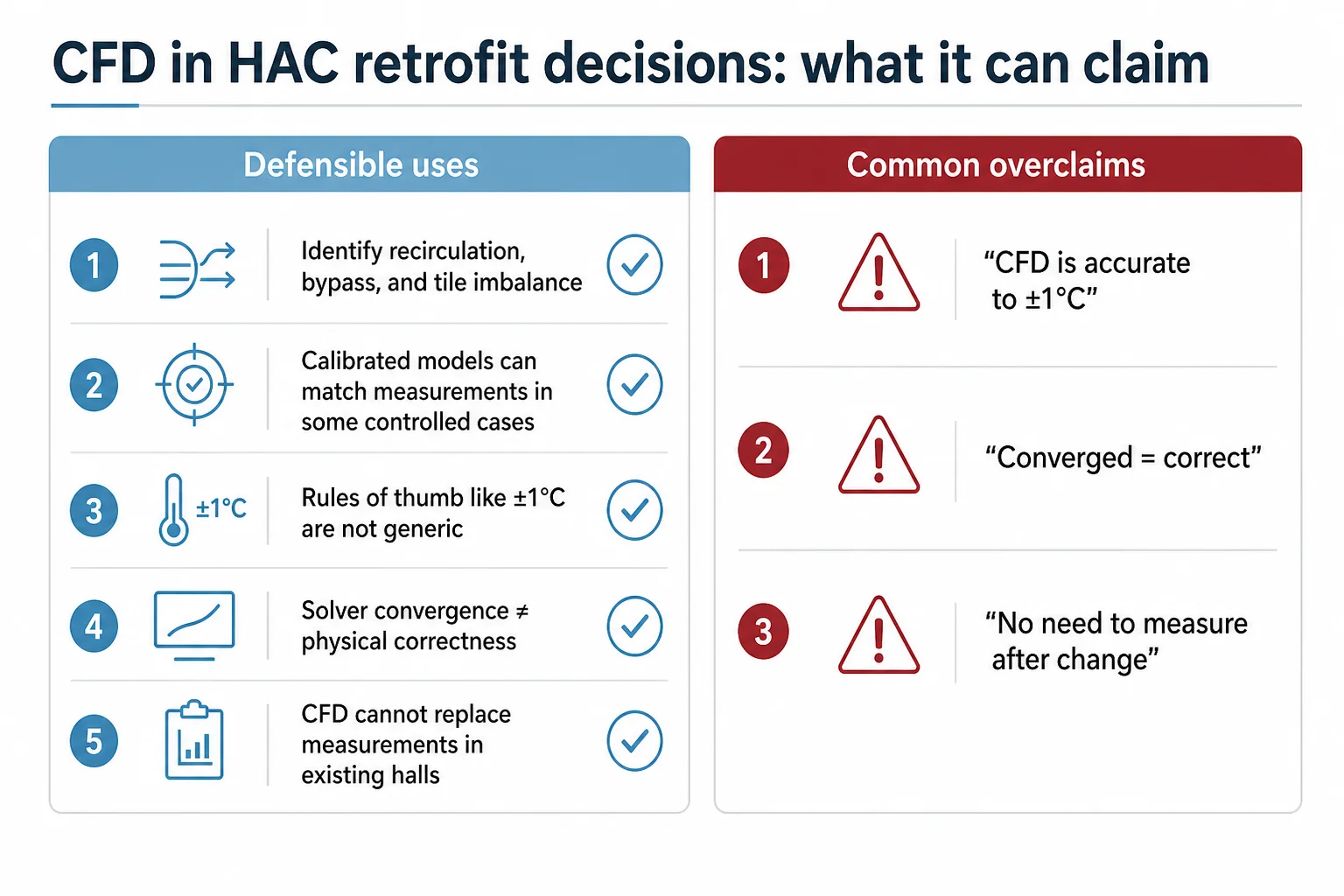

Cinco aspectos que hay que tener en cuenta a la hora de tomar decisiones sobre la rehabilitación de edificios
- El CFD permite identificar posibles patrones de recirculación, derivación, desequilibrio en el flujo de las placas y temperatura en la entrada de los bastidores antes de que se realice ningún cambio físico. Esto está respaldado por las directrices de ASHRAE/DOE y por estudios de validación.
- Un modelo calibrado puede reproducir las mediciones con gran precisión en algunas configuraciones controladas. Existen ejemplos (p. ej., una discrepancia de ~1,7 °C en la entrada del rack y un error de caudal agregado <~4%), pero dependen de la configuración concreta.
- Se repiten con frecuencia reglas empíricas como “la CFD de los centros de datos suele tener una precisión de ±1 °C” o “±5%”, pero no se pueden defender como afirmaciones generales; los rangos de validación publicados varían notablemente.
- La convergencia de un solucionador numérico no basta para demostrar la corrección física; las directrices de ASHRAE indican explícitamente que una solución convergente puede seguir siendo errónea debido a errores en las condiciones de contorno o en la modelización.
- En términos generales, el CFD no puede sustituir a las mediciones realizadas en una sala de pruebas existente; las mediciones establecen condiciones de contorno fiables y permiten comprobar que el modelo representa el sistema real.
Las complicaciones derivadas de la adaptación que son la causa principal de los errores, incluso cuando el solucionador CFD converge
El límite práctico del CFD en una remodelación es de carácter epistémico: el modelo predice los fenómenos físicos representados por su geometría, sus condiciones de contorno y los modelos de los componentes. En una sala en funcionamiento, las mayores desviaciones no suelen estar en el modelo de turbulencia, sino en lo que se desconocía o no se había tenido en cuenta.

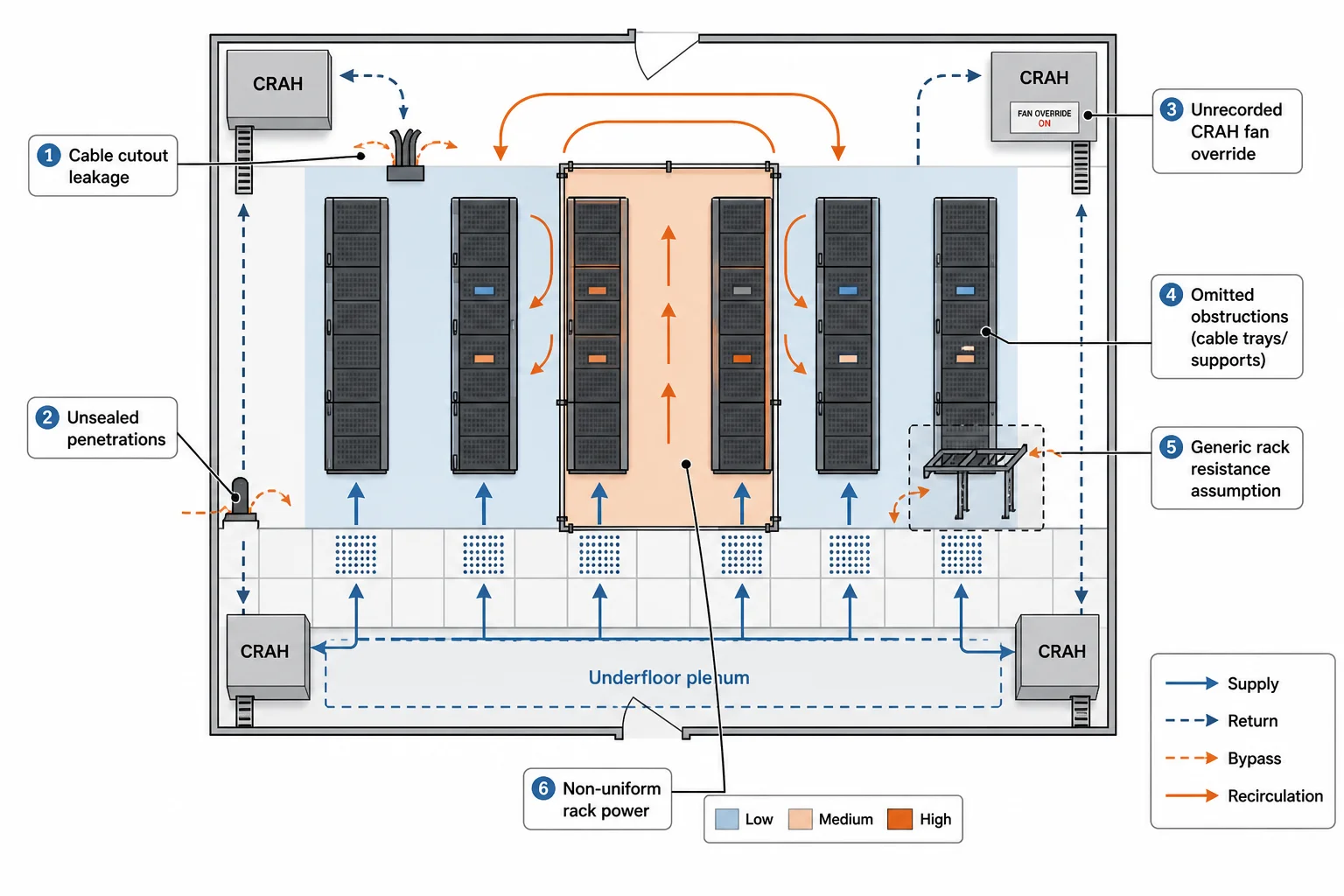

Las complicaciones habituales de las salas de conciertos en directo saldrán a la luz de forma explícita
- Fugas en los cortes de cable y penetraciones sin sellar: las zonas pequeñas pueden convertirse en vías de derivación predominantes una vez que la contención altera los diferenciales de presión.
- Estados de CRAH/CRAC no registrados: anulaciones de ventiladores locales, actuadores averiados o configuraciones en modo de mantenimiento que no se reflejan en los datos de tendencias del BMS.
- Curvas de resistencia del servidor o del rack excesivamente simplificadas: partir de una curva de flujo de aire genérica puede dar lugar a una estimación errónea de la demanda del rack; calibrar la resistencia al flujo a partir de mediciones suele marcar la diferencia entre un modelo fiable y uno engañoso.
- Las obstrucciones y los elementos geométricos ‘menores’: bandejas de cables, soportes bajo el suelo, deflectores mal documentados y almacenamiento temporal pueden alterar de forma significativa la distribución bajo el suelo y la mezcla en el retorno.
- Variabilidad temporal y de la potencia no uniforme en los racks: las cargas máximas frente a las medias, los cambios determinados por la carga de trabajo y la ocupación parcial de los armarios pueden alterar las condiciones locales lo suficiente como para invalidar una única hipótesis de estado estacionario.
Estas cuestiones también explican por qué la verificación de las adaptaciones no es un estudio que se realice de una sola vez. El flujo de trabajo requiere una gestión explícita de la incertidumbre: identificar qué incógnitas pueden influir en la decisión y, a continuación, medirlas, establecer límites para ellas o analizarlas como casos de sensibilidad (la misma disciplina de evidencia y riesgo utilizada en el proyecto de Azura’s servicios de diligencia debida técnica) de modo que el conjunto de cambios aprobado sea resistente a la variabilidad operativa.
Comparación de escenarios: considerar las posiciones de las estanterías como una variable de entrada
Una vez medida la línea de referencia y calibrado el modelo, el valor se obtiene comparando distintos escenarios que reflejan cómo funcionará realmente la sala. Un error frecuente es considerar que la disposición de los equipos informáticos es fija y limitarse a modificar únicamente los dispositivos de contención. En una remodelación, la posición de los racks es una variable de entrada: el mismo diseño de contención puede comportarse de forma diferente si se desplazan los racks de alto flujo, si una fila se ocupa parcialmente o si una fila “media” se convierte en la siguiente zona de alta densidad.

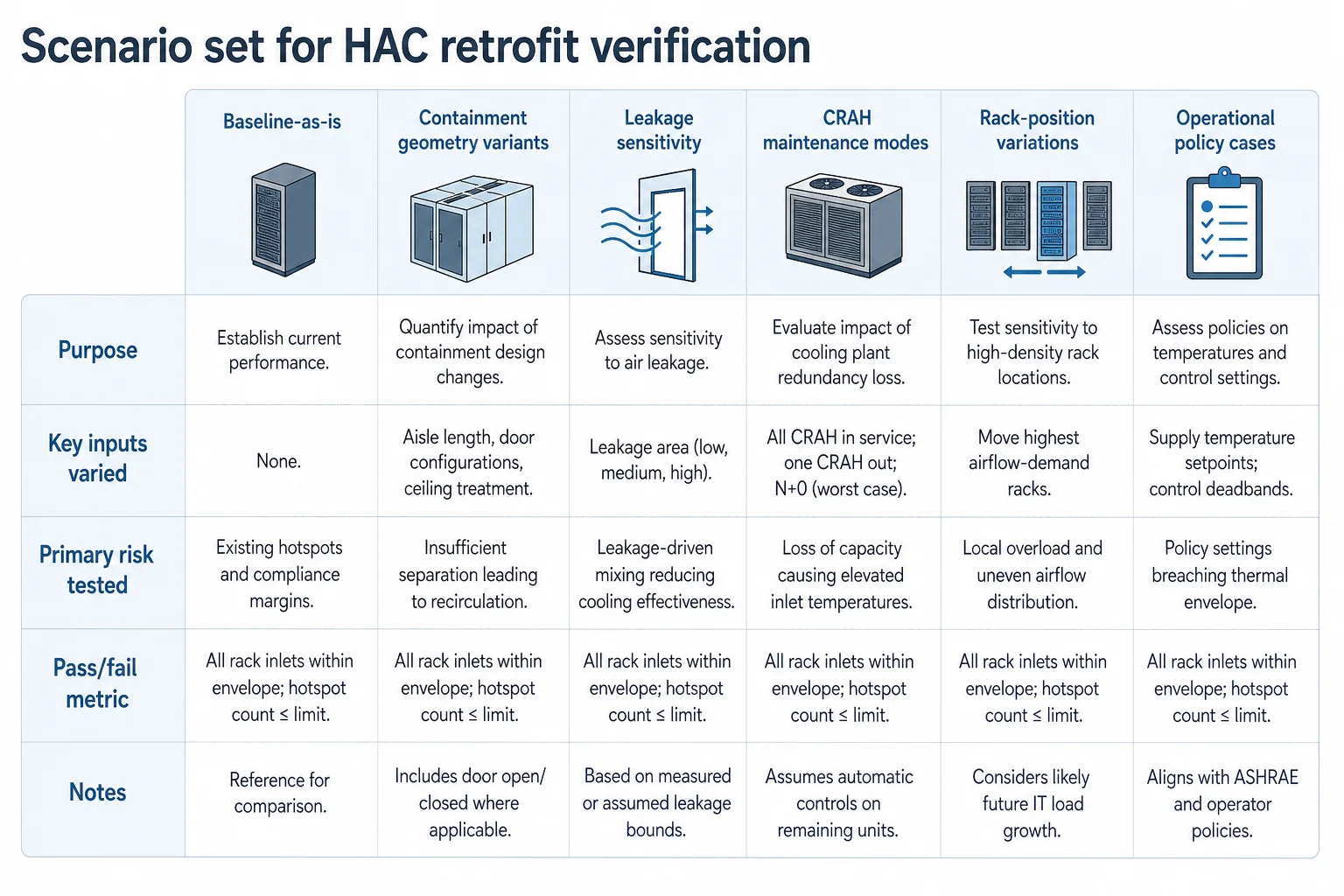

Un escenario práctico para la verificación de la adaptación al HAC
- Situación inicial tal y como está: la disposición actual y los estados actuales del CRAH, que se utilizan como punto de referencia para la calibración.
- Variantes de la geometría de contención: altura y cierre del techo, estrategia de puertas, sellado de los extremos de las filas y cualquier cambio previsto en el recorrido de retorno (por ejemplo, retorno por conductos frente a plénum abierto).
- Sensibilidad a las fugas: casos explícitos para vías de fuga conocidas (cortes en los cables, huecos entre baldosas, aberturas en la parte superior de los bastidores) con el fin de comprobar si el diseño es vulnerable a un sellado imperfecto.
- Variaciones del estado CRAH: modos de mantenimiento creíbles (una unidad fuera de servicio, flujo de aire reducido, punto de consigna modificado) para evitar aprobar un diseño que solo funcione en el estado ‘todas las unidades en buen estado’, que es lo que exige la mantenibilidad concurrente de un Centro de datos de nivel III instalación.
- Variaciones en la disposición de los racks: desplaza los racks con mayor demanda de flujo de aire dentro de la zona delimitada para comprobar si el riesgo de puntos calientes depende de la ubicación de los racks; a menudo, este es el motivo por el que una adaptación falla desde el punto de vista operativo.
- Casos de política operativa: cambios en los valores de consigna (dentro del margen de funcionamiento previsto) y políticas de desviación, para garantizar que la modernización no se base en una hipótesis poco realista de “control perfecto”.
El criterio de decisión debe expresarse como una afirmación delimitada: qué bastidores se prevé que superen los límites de entrada en qué situaciones, y qué cambios de diseño o operativos eliminan ese riesgo. Aquí es también donde cobra importancia la distinción entre derivación y recirculación: una situación que mejore la temperatura media de retorno puede seguir siendo inaceptable si aumenta los puntos críticos de recirculación en determinados armarios.

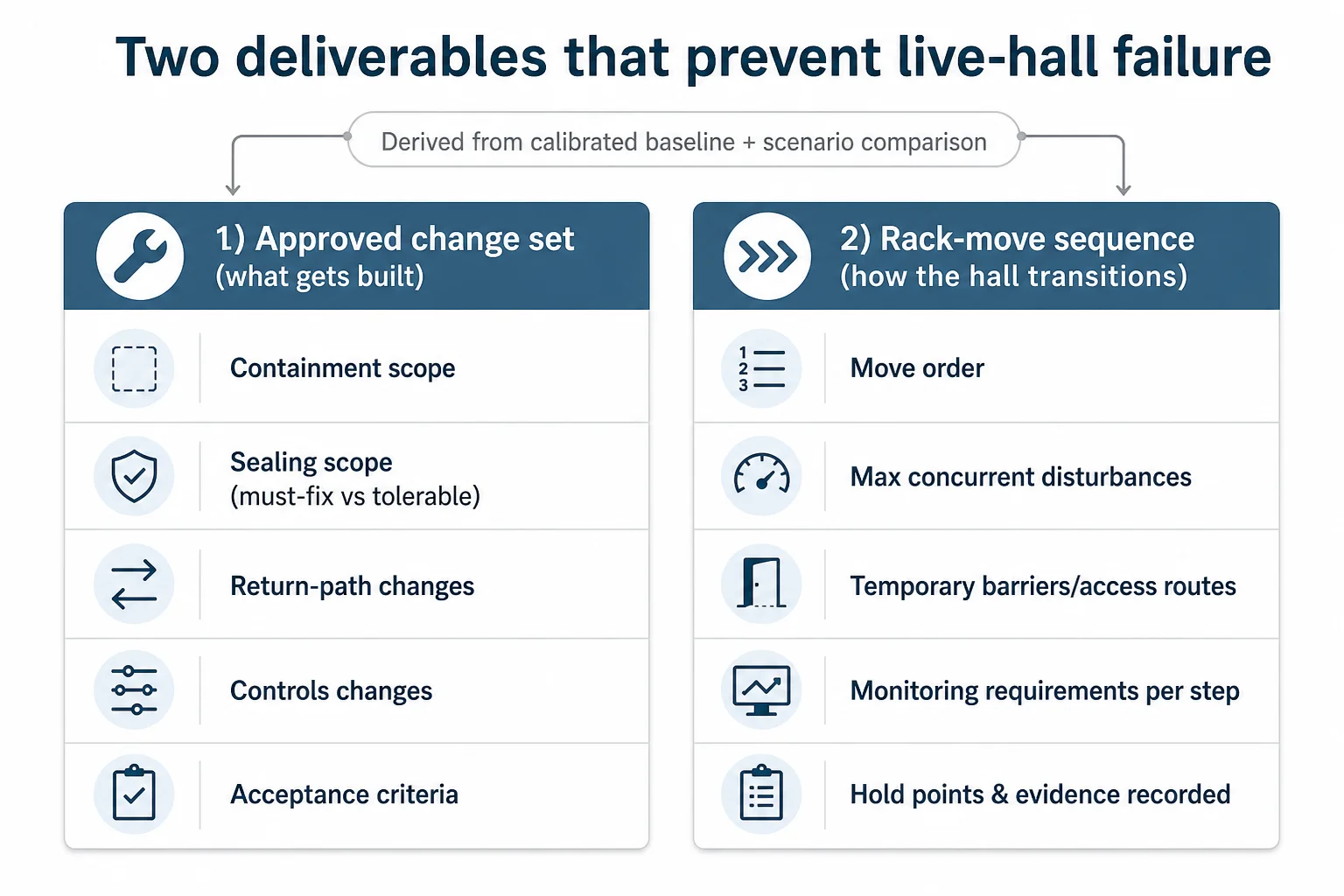

Conjunto de cambios aprobado y secuenciación de traslados entre racks: dos entregables distintos
Una reforma del sistema de contención que sea técnicamente sólida puede fracasar desde el punto de vista operativo si el programa no distingue entre lo que se está construyendo y cómo se lleva a cabo la transición de la sala. Por lo tanto, la cadena de verificación debería generar dos resultados distintos.

Resultado 1: el conjunto de cambios aprobado (lo que se compila y se modifica)
- Ámbito de contención: paneles, puertas y techo; cierres de extremo de fila; e interfaces con la infraestructura existente (canales para cables, iluminación e interfaces de detección y extinción, según corresponda).
- Alcance del sellado: lista explícita de las vías de fuga que deben abordarse (aberturas en el suelo técnico, huecos para cables, huecos en la parte superior de los racks, losas sin utilizar), incluyendo lo que se considera “obligatorio reparar” frente a lo “tolerable” en función de los casos de sensibilidad.
- Modificaciones en el circuito de retorno: cualquier obra relacionada con los conductos, la separación de cámaras de distribución o la gestión del aire de retorno que sea necesaria para evitar cortocircuitos y mezclas.
- Controla los cambios: estrategia de control del ventilador del CRAH, puntos de consigna de la temperatura de impulsión, alarmas y cualquier integración necesaria con el sistema de gestión de edificios (BMS) o cambios en las tendencias para verificar el rendimiento.
- Restricciones operativas: qué condiciones deben cumplirse para que la remodelación sea segura (por ejemplo, qué CRAH deben permanecer en servicio durante la transición, qué barreras temporales son necesarias, qué vías de acceso deben permanecer despejadas).
- Criterios de aceptación: qué se medirá tras el cambio, dónde y qué se considera «aprobado» o «suspenso».
Resultado 2: la secuencia de desplazamiento de las estanterías (cómo se realiza la transición de forma segura en la sala)
La secuencia de desplazamiento de la estantería constituye un resultado independiente, ya que la nave pasa por estados transitorios que no quedan reflejados en un único modelo de “antes y después”. La secuencia define el orden de los movimientos, el número máximo permitido de perturbaciones simultáneas y los requisitos de supervisión durante cada paso, de modo que las condiciones de entrada se mantengan dentro de los límites acordados. Aquí es también donde encaja el vocabulario de puesta en servicio en el traspaso: la secuencia debe especificar qué se comprueba, cuándo se comprueba y qué pruebas se registran antes de pasar a la siguiente fase.
Verificación tras la modernización: cerrar el ciclo sin exagerar el impacto incremental de la contención
La verificación no es una vuelta de honor; es el control que evita que una rehabilitación se convierta en una anécdota en lugar de en un resultado. El plan de medición posterior al cambio debe reflejar los valores de referencia: temperaturas de entrada en los bastidores en puntos de toma fiables, valores CRAH, temperaturas de impulsión y retorno, indicadores de presión donde se utilicen, y cualquier comprobación de la distribución en rejillas o rejillas de ventilación necesaria para confirmar que el equilibrio del flujo de aire no se ha desplazado hacia un régimen inestable.
Qué hay que verificar con respecto al modelo (y qué no hay que afirmar)
- Comprueba los patrones previstos: los puntos críticos de recirculación, las vías de derivación y el desequilibrio entre filas suelen ser los aspectos más importantes que hay que comprobar, no solo las temperaturas medias.
- Comprueba en los estados representativos: incluye al menos un modo de mantenimiento verosímil (por ejemplo, un CRAH fuera de servicio) si formaba parte del conjunto de escenarios utilizado para aprobar el cambio.
- Comprueba la cobertura de la monitorización: asegúrate de que los instrumentos de la sala detecten realmente los modos de fallo que la modernización fue diseñada para evitar (desviaciones locales en las tomas de aire, no solo los valores medios de la sala).
- Evita atribuir un resultado incremental satisfactorio únicamente al HAC: los datos de campo publicados suelen agrupar la contención con el sellado, la vía de retorno y los cambios en los controles. Comunica el resultado como consecuencia del conjunto de cambios aprobado, a menos que exista un aislamiento controlado.
Esta limitación es lo suficientemente importante como para señalarla claramente: existen sólidos precedentes prácticos que indican que las reformas integradas de gestión del flujo de aire en salas en funcionamiento pueden mejorar la capacidad de refrigeración útil y reducir el consumo energético de los ventiladores (como en el caso de las instalaciones antiguas del LBNL/DOE), pero no hay pruebas prácticas publicadas igualmente sólidas que aíslen el resultado energético incremental de instalar la contención de pasillos calientes, manteniendo constantes el sellado contra fugas, los controles de los ventiladores, la configuración del retorno, la temperatura de suministro y la disposición de los equipos informáticos. Por ese motivo, los informes posteriores a la reforma deberían centrarse en si la sala cumple ahora con los límites de entrada previstos y la solidez operativa, y no en afirmar un porcentaje de ahorro universal derivado únicamente de la contención.
Sistema híbrido con contención: puerta trasera y sistema líquido-aire integrado en el bastidor en naves reacondicionadas
El sistema híbrido con contención suele considerarse una solución de transición, pero se trata de un ámbito de diseño activo. Los intercambiadores de calor de puerta trasera (RDHx) y los sistemas de líquido a aire integrados en el rack pueden reducir la carga del lado del aire, al tiempo que mantienen la sala gestionada en gran medida por el aire. La clave está en evitar que las especificaciones de los productos se conviertan en un “marco estándar del sector”: la capacidad de la puerta trasera depende de la temperatura y el caudal del agua, la geometría del intercambiador de calor, el flujo de aire del servidor y la proporción del calor del rack que se pretende eliminar mediante la puerta. Sin un modelo concreto ni unas condiciones de diseño especificadas, un rango genérico de kW por rack para un RDHx no es más que una regla empírica repetida.
El trabajo de normalización en curso refuerza el hecho de que esta categoría está en pleno desarrollo. El Open Compute Project cuenta con una iniciativa activa sobre intercambiadores de calor de puerta en torno a las interfaces ORV3, en la que se abordan cuestiones relacionadas con la compatibilidad de fluidos, las fugas, la corrosión, la fiabilidad y los sistemas mixtos. El libro blanco de ASHRAE de 2021 sobre refrigeración líquida describe los intercambiadores de calor líquido-aire situados en los racks o cerca de ellos como una solución provisional para aquellos casos en los que los operadores desean una infraestructura de TI refrigerada por líquido, pero el sistema de agua de la instalación aún no ha llegado a los racks. Por otra parte, las instalaciones mixtas de aire y líquido se consideran una realidad consolidada en los marcos actuales de la era de la IA; el enfoque más amplio de las instalaciones con tecnología mixta suele abordarse como parte de una estrategia de remodelación de toda la sala, en lugar de como un cambio que se limite únicamente a la contención.
El peso y el acceso a la CDU: una limitación práctica, no una regla general
A la hora de planificar una adaptación, el peso en húmedo y la altura libre de la CDU pueden suponer una verdadera limitación para las vías de acceso y la carga admisible del suelo, pero no se trata de una cifra única. La GoCool-3000 de Delta (con una potencia nominal de 3.000 kW) especifica 2.800 kg con refrigerante (2.222 kg sin él), con una superficie de planta de 1,2 m × 1,5 m y unos espacios libres de mantenimiento declarados de 1,2 m en la parte delantera y 0,8 m en la trasera; por lo tanto, la afirmación de que “una CDU grande puede pesar alrededor de tres toneladas cuando está llena” es defendible para esa clase de productos. La generalización de que “las CDU pesan tres toneladas” no lo es: la documentación del CoolChip de Vertiv indica pesos en carga de aproximadamente 550 kg a 600 kW, 1.086 kg a 1,35 MW y 1.793 kg a 2,3 MW. Se trata de especificaciones del fabricante —útiles como datos primarios del producto, pero poco fiables como indicio de lo que es habitual—, y precisamente por eso no es adecuado utilizar una cifra genérica de carga en el suelo.
Más allá del peso, las limitaciones prácticas a la hora de introducir líquido en el espacio libre existente se tienen en cuenta de forma concreta: tuberías e interfaces de conexión, composición química del refrigerante y compatibilidad de materiales, filtración, filosofía de gestión de fugas, acceso para el mantenimiento y estrategia de redundancia. Estas limitaciones deben considerarse como datos de entrada para el diseño de la adaptación, junto con el control de fugas en la contención y la gestión de la vía de retorno.
¿Necesitas reducir los riesgos de un cambio en el sistema de contención de una sala en funcionamiento?
Azura ayuda a los operadores con planes de medición, modelos calibrados y comparativas de escenarios, de modo que las decisiones sobre la modernización se basen en datos contrastados y no en reglas empíricas.
Conclusión
La adaptación del sistema de contención de pasillos calientes en una sala en funcionamiento es justificable cuando se aborda como un problema de verificación, y no como un problema de hardware. No existe un límite máximo de kW por rack definido por las normas para la refrigeración por aire, y las opiniones de los operadores sobre cuándo es necesario recurrir a la refrigeración líquida están muy divididas; por lo tanto, la pregunta adecuada es si esta sala concreta puede garantizar de forma fiable los parámetros de entrada requeridos tras el cambio. En ese contexto, el estudio independiente de Azura… servicios de consultoría para centros de datos Aportar valor añadido al convertir las mediciones y las comparaciones entre escenarios en un informe de decisión que el operador pueda justificar: qué se ha medido, qué se ha modelizado, qué modos de fallo se han probado y qué se verificará tras la instalación, y cómo esa cadena de pruebas respalda una afirmación de que el centro de datos tiene un impacto climático neto cero.

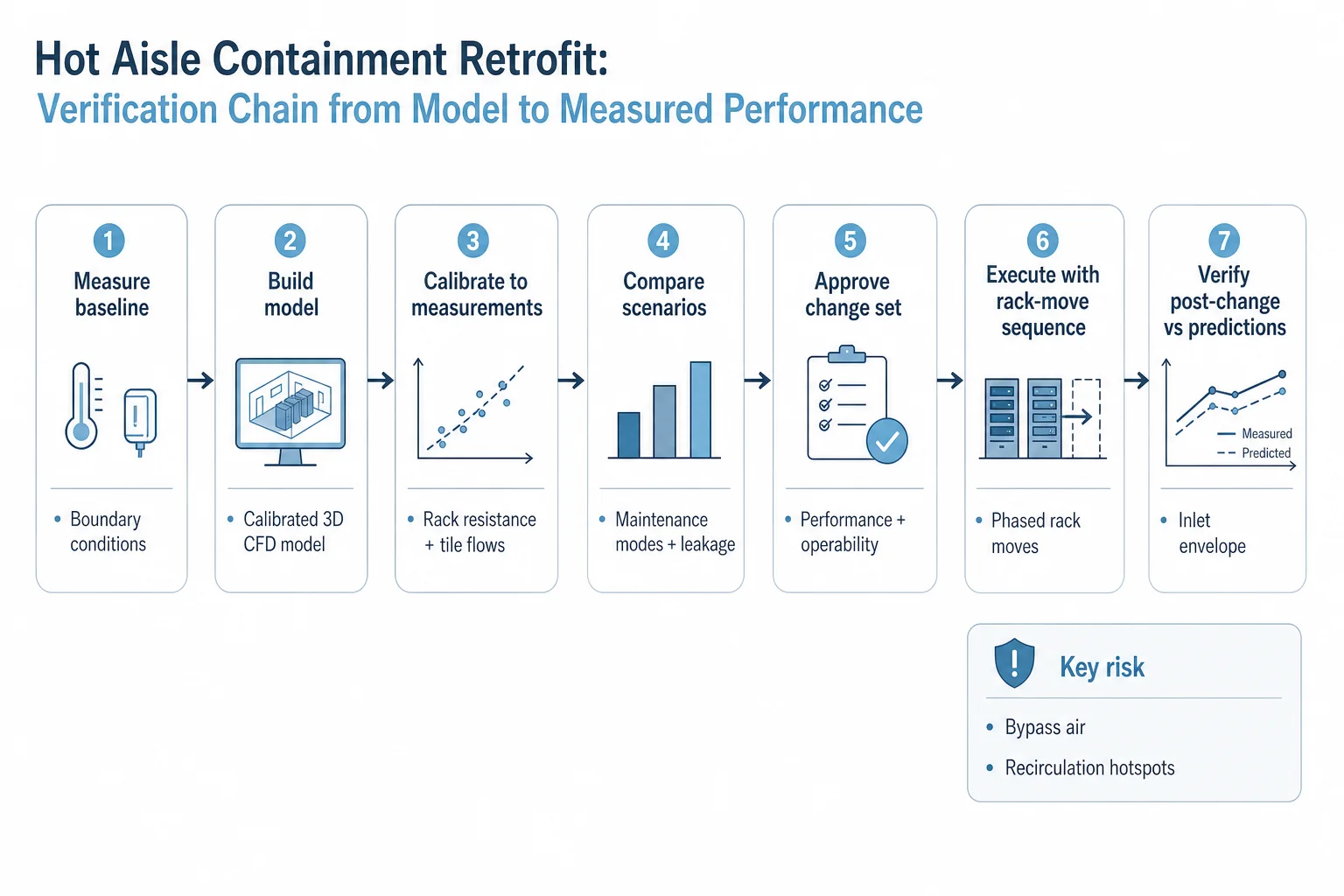

El flujo de trabajo que se impone es coherente: medir una referencia, calibrar el modelo según las mediciones (no según suposiciones), comparar escenarios que incluyan las posiciones de los racks y los estados de mantenimiento, aprobar un conjunto de cambios, ejecutarlo siguiendo una secuencia definida de desplazamiento de los racks y, a continuación, verificar los resultados frente a las predicciones. Aunque los datos publicados no aíslen el beneficio incremental de la contención, la adaptación sigue siendo un éxito al demostrar el resultado que realmente importa: condiciones de entrada estables con un riesgo reducido de puntos calientes y una sala que es operativa, no frágil.
Comprueba que la adaptación funciona antes de que se muevan las estanterías.
Si ya se ha decidido la contención y el riesgo restante se refiere a la estabilidad operativa, Azura puede ayudar a estructurar el plan de referencia, calibración y verificación para un conjunto de cambios justificable.
