De los fundamentos de la fibra a la DWDM coherente
Resumen ejecutivo
- Las redes ópticas son la capa de transporte que transporta grandes volúmenes de datos por fibra utilizando la luz, lo que las convierte en fundamentales para las redes troncales de telecomunicaciones, la interconexión de centros de datos, los sistemas submarinos y la conectividad empresarial de alta capacidad.
- Los fundamentos de la fibra siguen siendo importantes. La atenuación, la dispersión cromática, la PMD, los conectores y la calidad de los empalmes influyen en la estabilidad, escalabilidad y viabilidad comercial de un diseño.
- La WDM y la DWDM aumentan la capacidad al transportar múltiples longitudes de onda por una fibra, pero la DWDM coherente añade un nivel diferente de alcance, eficiencia y flexibilidad de diseño.
- Las decisiones ópticas modernas se solapan cada vez más con la interconexión de centros de datos, la óptica enchufable, los sistemas de línea abierta y la convergencia óptica IP.
- En muchos proyectos reales, el primer cuello de botella no es la disponibilidad de equipos. Es la calidad de las rutas, la validación óptica, la interoperabilidad y las competencias internas.
- El siguiente paso correcto no siempre es “comprar mejores ópticas”. Puede ser la evaluación de la ruta, la validación del diseño, la formación o una elección de arquitectura más realista.
Las redes ópticas son la base física de las comunicaciones modernas de alta capacidad. Es lo que permite a las redes transportar tráfico a través de rutas metropolitanas, regionales, de larga distancia y submarinas a escalas que serían difíciles, caras u operativamente ineficientes con una regeneración eléctrica repetida.
Para muchas personas que se inician en el uso de la fibra, el tema se vuelve confuso justo en el momento en que adquiere importancia comercial. Es fácil entender que la fibra es rápida. Es más difícil entender cómo el comportamiento de la fibra, la multiplexación de longitudes de onda, las deficiencias ópticas, los amplificadores y el transporte coherente cambian la lógica de diseño de una red real.
Este artículo está dirigido a quienes deseen una comprensión práctica y orientada a la ingeniería de las redes ópticas, más que un glosario simplificado. Es principalmente educativo, pero también está escrito para ayudar a tomar mejores decisiones de diseño, actualización y competencias.
De un vistazo
- La fibra monomodo sigue siendo el medio básico para la mayor parte del transporte óptico de alta capacidad.
- WDM y DWDM son métodos para multiplicar la capacidad, no tipos distintos de fibra.
- La detección directa se adapta a los casos más sencillos y de menor alcance.
- El transporte coherente adquiere mayor relevancia cuando la capacidad, el alcance, la eficiencia espectral y la flexibilidad del sistema de línea se vuelven más exigentes.
- La validación es tan importante como la arquitectura. Las hipótesis ópticas que no se contrastan con las condiciones del trazado y las limitaciones del sistema suelen convertirse en riesgos para el proyecto.
- La capacidad del equipo es importante. El transporte óptico no es solo una elección de hardware; es una disciplina de ingeniería y operaciones.

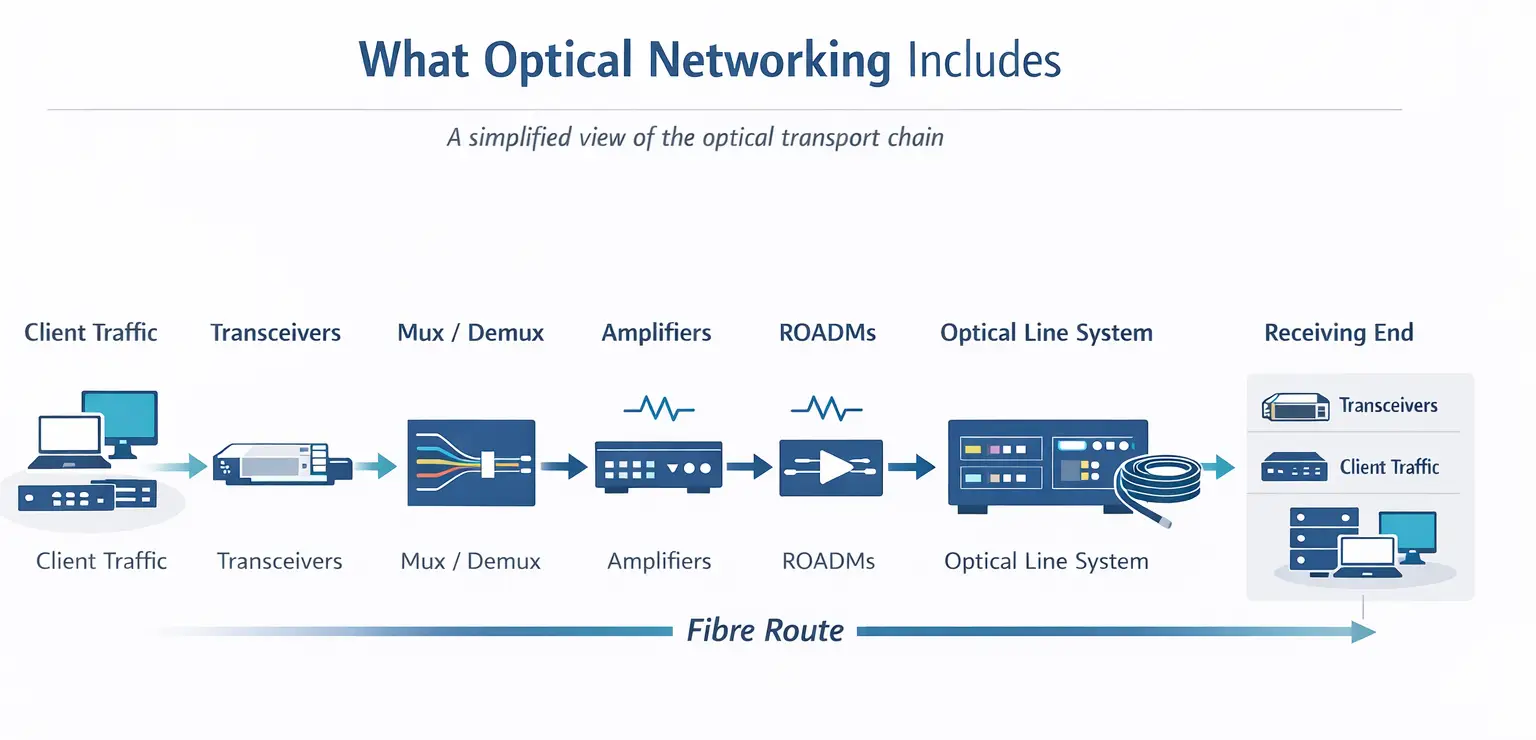

Qué significan las redes ópticas en la práctica
En su forma más simple, las redes ópticas convierten los datos eléctricos en señales ópticas, envían esas señales por fibra y las vuelven a convertir cuando es necesario. Pero en los proyectos reales, el sistema es mucho más que un par de transceptores y un cable. Incluye la propia fibra, parches y empalmes, módulos ópticos, etapas mux y demux, amplificadores, ROADM, sistemas de monitorización y, a menudo, el sistema de líneas que rige cómo se transportan las longitudes de onda a través de la ruta.
Por eso, las redes ópticas no deben tratarse como un simple medio de transmisión. Se trata de un ámbito de diseño con limitaciones físicas, opciones de arquitectura, implicaciones en la ruta de actualización y consecuencias operativas. En los entornos metropolitanos y de larga distancia, la calidad del diseño depende de lo bien que la red equilibre el alcance, la capacidad, la resistencia, la interoperabilidad y la expansión futura.
En la práctica, las redes ópticas suelen aparecer en:
- Redes de metro y transporte regional
- Interconexión de centros de datos
- Rutas troncales y de larga distancia
- Infraestructura de comunicaciones submarinas
- Comunicaciones de servicios públicos y redes de transporte
- Infraestructura de fibra para empresas y proveedores de servicios
La lógica comercial es sencilla. Las redes ópticas permiten a las organizaciones extraer mucha más capacidad de las rutas de fibra existentes, manteniendo al mismo tiempo el alcance y la fiabilidad necesarios para los servicios críticos. La lógica técnica es más exigente. La ruta, el estado de la fibra, el margen óptico y el diseño del sistema de línea determinan si esa capacidad es realmente utilizable.
Fundamentos de la fibra que siguen determinando el diseño de las redes modernas
Un error común es lanzarse directamente a la DWDM, los enchufables o la óptica coherente sin comprobar antes la realidad física de la infraestructura de fibra. La fibra no es un medio neutro y perfecto. Tiene pérdidas, comportamiento de dispersión, sensibilidad del conector y características específicas de la ruta que afectan al rendimiento del sistema.
Para la mayoría de los principiantes, los fundamentos clave que hay que conocer son:
- Atenuación, que reduce la intensidad de la señal con la distancia
- Dispersión cromática, que afecta a la integridad de la señal al aumentar la velocidad
- Dispersión del modo de polarización, que adquiere mayor importancia en los sistemas de mayor rendimiento.
- Pérdidas en conectores y empalmes, que erosionan el margen
- Reflejos y calidad de los parches, que pueden afectar a la estabilidad
- Tipo de fibra y estado de la ruta, que influyen en la ruta de actualización
No se trata de detalles teóricos. Se manifiestan en proyectos reales como limitaciones de alcance, márgenes inestables, suposiciones de giro fallidas o la necesidad de más compensación y amplificación de lo previsto inicialmente.
Una revisión práctica de los fundamentos debería responder:
- ¿Qué tipo de fibra está instalada en la ruta?
- ¿Cuál es el presupuesto realista de pérdidas de extremo a extremo?
- ¿Las suposiciones sobre empalmes y conectores se basan en registros o en pruebas?
- ¿La ruta es adecuada para óptica directa, DWDM o un diseño coherente?
- ¿Qué limitaciones ocultas podrían aparecer durante la puesta en marcha?
Aquí es también donde muchas organizaciones se dan cuenta de que tienen un déficit de competencias. Un equipo competente en Ethernet, IP o infraestructura general puede no estar preparado para tomar decisiones de diseño en la capa óptica si no es capaz de evaluar correctamente la atenuación, la dispersión, el margen o la amplificación.
De WDM a DWDM: cómo funciona realmente el aumento de capacidad

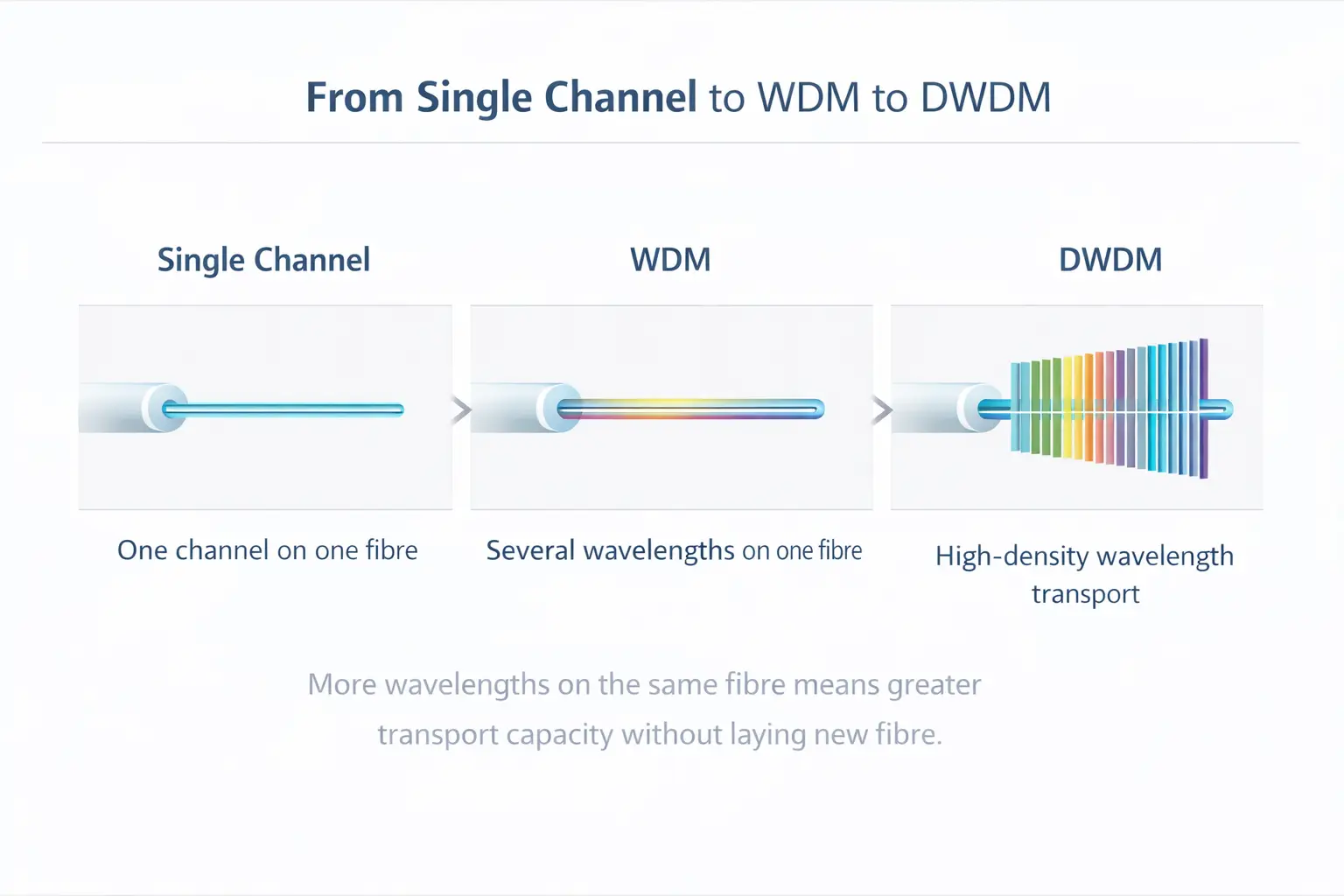

La WDM permite que varias longitudes de onda de luz viajen por la misma fibra. La DWDM aplica ese principio de forma más densa, de modo que una sola fibra puede transportar mucho más tráfico del que podría con un solo canal óptico.
El valor empresarial inmediato es obvio. En lugar de tender fibra nueva cada vez que crece el tráfico, las organizaciones pueden ampliar la capacidad utilizable de la ruta que ya tienen. Esto hace que la tecnología DWDM sea especialmente importante en redes troncales metropolitanas, transporte de proveedores de servicios, DCI y sistemas submarinos, donde la ampliación de rutas es cara o está físicamente limitada.
Las cuestiones de ingeniería son más matizadas:
- ¿Cuántas longitudes de onda puede soportar la ruta de forma fiable?
- ¿Cuál es la vía de actualización para el futuro crecimiento del canal?
- ¿Dónde se hace necesaria la amplificación?
- ¿Cuánto margen queda una vez contabilizadas las pérdidas reales?
- ¿El diseño está optimizado para la demanda actual o para una ampliación por fases?
En la práctica, DWDM rara vez es sólo una decisión de ancho de banda. Es una decisión de estrategia de ruta, ciclo de vida y modelo operativo. Técnicamente, una ruta puede admitir más longitudes de onda, pero seguir siendo difícil de utilizar, solucionar problemas o evolucionar si el diseño no tiene en cuenta las deficiencias, el comportamiento del sistema de línea y la interoperabilidad.

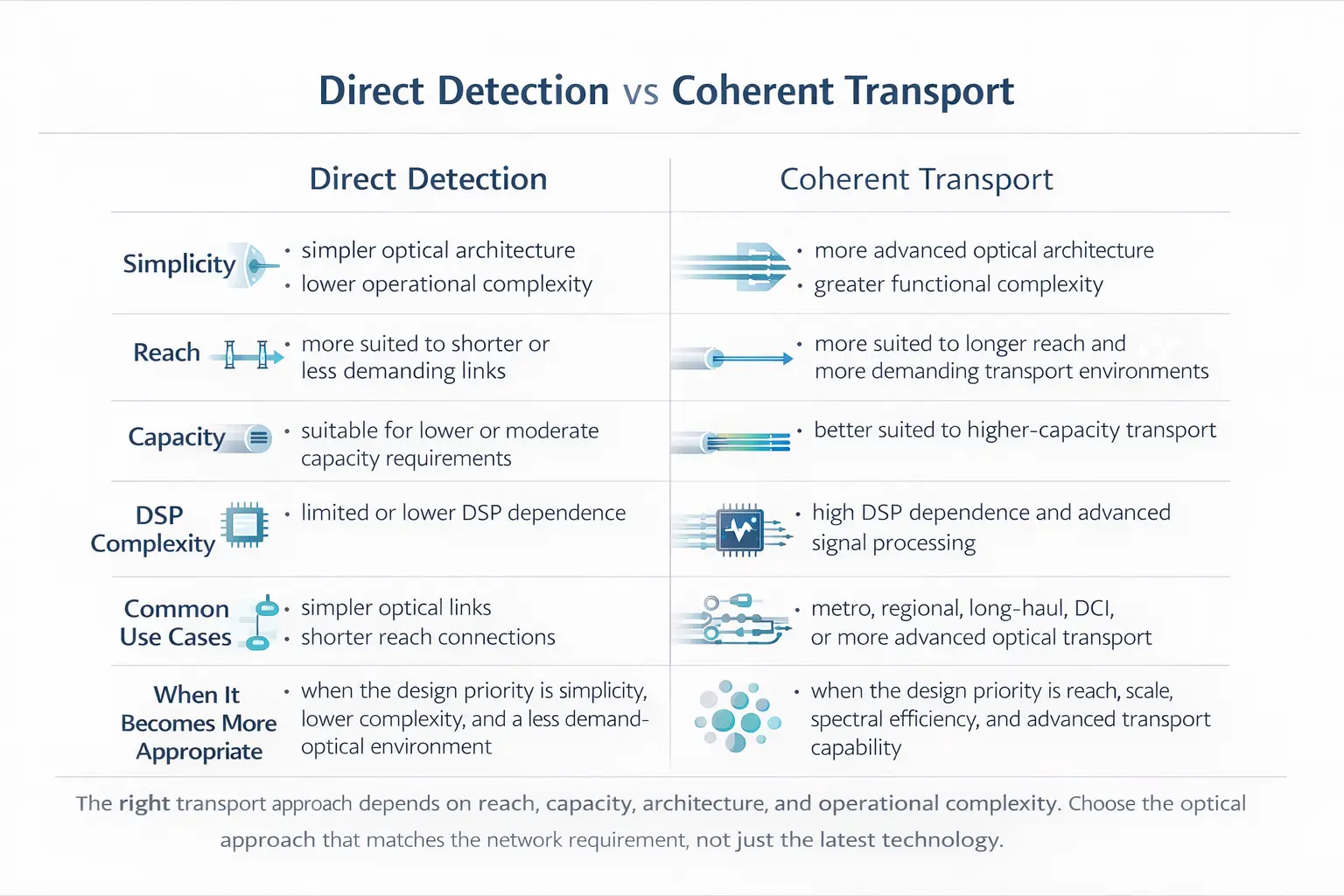

Detección directa frente a transporte coherente
En la transición de la óptica convencional al transporte coherente es donde muchos principiantes pierden la confianza, porque los sistemas coherentes parecen introducir una clase diferente de complejidad. Esa impresión es en gran medida correcta. El transporte coherente no es sólo “óptica más rápida”. Cambia la forma en que la red gestiona el alcance, la eficiencia espectral, las deficiencias, la flexibilidad y la telemetría.
Una distinción práctica útil es la siguiente:
- La detección directa suele asociarse a casos de transmisión óptica más sencillos
- La detección coherente introduce procesamiento digital avanzado de señales y capacidades de transporte de mayor rendimiento
Para los equipos de diseño, la diferencia es importante porque los sistemas coherentes pueden aprovechar mejor la fibra en entornos de transporte más exigentes. Son especialmente importantes cuando los requisitos de capacidad, alcance y flexibilidad superan lo que los enfoques ópticos más sencillos pueden ofrecer sin problemas.
En términos prácticos, el transporte coherente resulta más atractivo cuando el proyecto implica:
- DCI de mayor capacidad
- Transporte regional y de larga distancia
- Mayores requisitos de eficiencia espectral
- Sistema de línea abierta o estrategias de transporte desagregadas
- Necesidad de una mayor visibilidad de las deficiencias y gestión del rendimiento
La detección directa sigue siendo importante. A menudo es la respuesta adecuada para los enlaces más sencillos, el aprendizaje a nivel básico y los casos de despliegue en los que la complejidad coherente adicional aporta pocos beneficios reales.
La decisión de ingeniería rara vez es ideológica. Suele ser contextual. La ruta, el perfil del servicio, el modelo operativo y el nivel de cualificación del equipo determinan si está justificado un transporte coherente.
Principales limitaciones y cuellos de botella en proyectos ópticos reales
Los proyectos ópticos no suelen fracasar porque alguien haya olvidado que la fibra utiliza luz. Fracasan porque la organización subestima las limitaciones físicas, operativas y comerciales que subyacen al diseño.
Los cuellos de botella más comunes son:
- Rutas de fibra heredadas con registros de calidad inciertos
- Supuestos de alcance óptico basados en condiciones ideales y no reales
- Pérdidas por empalmes, conectores y conexiones subestimadas
- Conocimiento incompleto de la dispersión y los efectos no lineales
- Problemas de compatibilidad del sistema de línea
- Equipos operativos que pueden gestionar bien las capas IP pero carecen de profundidad en la resolución de problemas ópticos.
- Hipótesis demasiado optimistas sobre la interoperabilidad y el comportamiento enchufable.
- Vías de actualización que no se validaron antes de la primera fase de implantación
En los entornos convergentes, estos problemas se agudizan. Una vez que las capas IP y óptica empiezan a solaparse más estrechamente, el sistema puede ser más eficiente, pero también se vuelve menos indulgente con las suposiciones débiles sobre el alcance, los límites térmicos, la compatibilidad de la línea o la habilidad operativa.
Una lista de control de las limitaciones prácticas debe incluir:
- Longitud de la ruta y estructura de los vanos
- Tipo de fibra e historial de rutas
- Presupuesto de pérdidas y margen óptico
- Requisitos de amplificación
- Compatibilidad del sistema de línea
- Capacidad de supervisión operativa
- Crecimiento futuro más allá de la implantación inicial
- Competencias internas para la resolución de problemas y la optimización

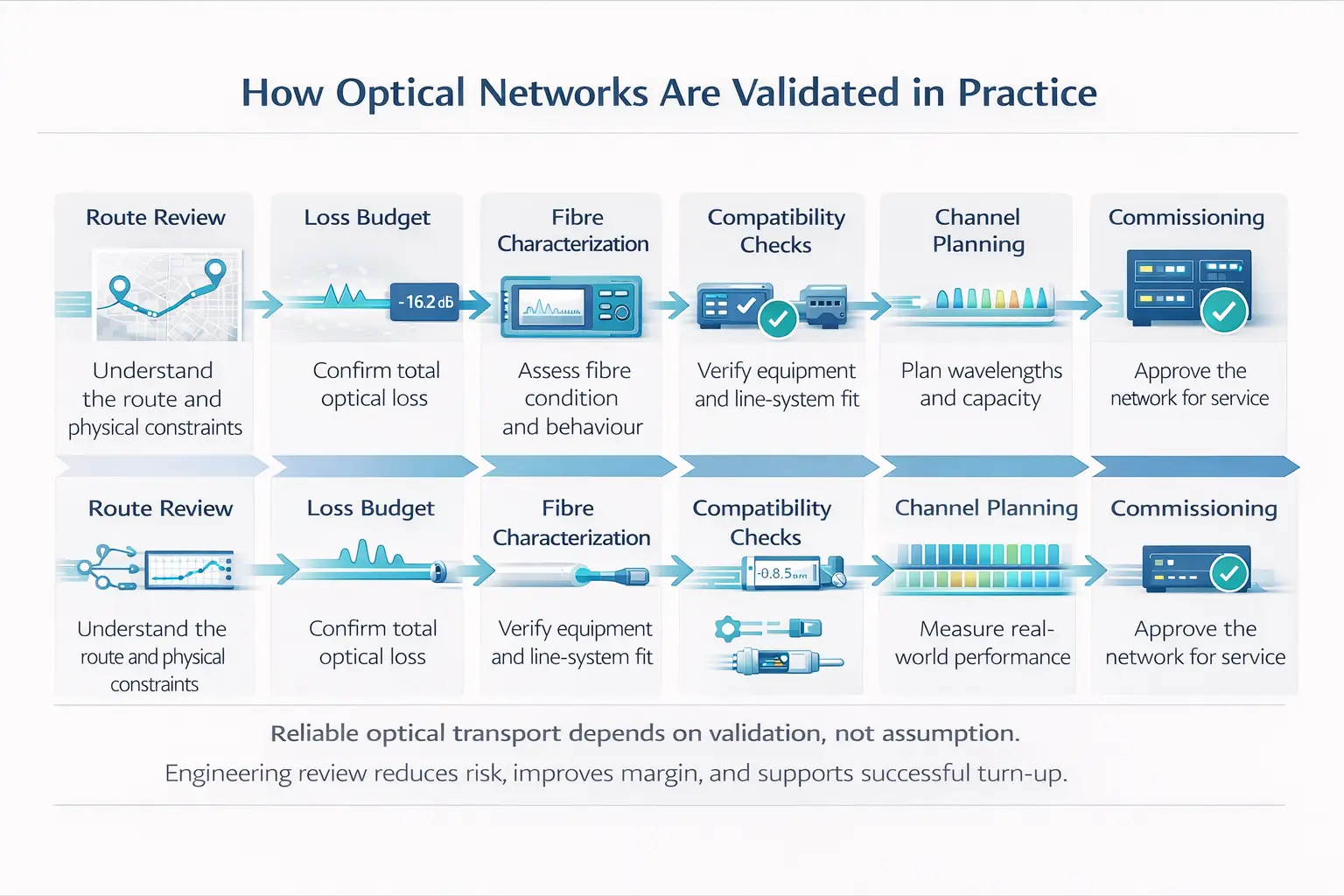

Cómo se evalúan y validan en la práctica las redes ópticas
Aquí es donde las redes ópticas dejan de ser descriptivas y se convierten en un trabajo de ingeniería. Un diseño óptico creíble no se valida sólo con folletos de productos. Se valida mediante la evaluación de rutas, el análisis de pérdidas y márgenes, la revisión de compatibilidades y la disciplina de puesta en servicio.
En la práctica, la secuencia de evaluación suele incluir:
- Revisión de la ruta de la fibra
- Revisión de la calidad de cables y conectores
- Cálculo del balance de pérdidas ópticas
- Comprobación del contexto de dispersión y PMD
- Revisión de la estrategia de amplificación y regeneración
- Validación de la longitud de onda o del plan de canales
- Revisión de la compatibilidad entre ópticas, transpondedores, enchufables y sistemas de línea
- Criterios de prueba y puesta en marcha antes de la entrada en servicio
Las pruebas y la puesta en servicio son especialmente importantes porque las rutas reales rara vez se comportan exactamente como sugieren las hipótesis de planificación. Un diseño que parece aceptable sobre el papel puede no cumplir las expectativas operativas si la atenuación, la dispersión, la calidad de los parches o la interacción de los equipos difiere del modelo.
Entre las herramientas y métodos de validación típicos figuran:
- Pruebas OTDR
- Medición de la potencia óptica
- Análisis espectral
- Caracterización de fibras
- Vincular los flujos de trabajo de validación y puesta en servicio
- Comprobaciones de interoperabilidad en sistemas de varios proveedores
Esta mentalidad de validación es también donde Diseño de la red de telecomunicaciones de Azura es relevante. La planificación de rutas, la selección de cables, la lógica de empalme, las pruebas, la puesta en servicio y el diseño de transporte submarino o de alta capacidad forman parte de la entrega óptica práctica, no son temas secundarios.
Preparación óptica: un marco de decisión práctico
La preparación óptica no es una pregunta de sí o no. Se trata de una evaluación estructurada para determinar si la ruta, la arquitectura, el equipamiento, el equipo y el modelo operativo están lo suficientemente alineados como para soportar un despliegue óptico estable.
Un marco de preparación útil es:
- Preparación de la ruta
- Ruta de fibra identificada y documentada
- Comprensión de la condición física
- Hipótesis de pérdidas realistas
- Revisión de la calidad de los empalmes y conectores
- Comprensión de las limitaciones medioambientales y de resiliencia
- Preparación de la arquitectura
- Detección directa, WDM, DWDM o enfoque coherente adaptado al caso de uso
- Objetivo de capacidad alineado con la capacidad de la ruta
- Lógica de amplificación y protección definida
- Entendida la vía de mejora más allá de la primera fase
- Preparación de la plataforma
- La óptica y el sistema de líneas son compatibles
- Se comprenden los límites de la interoperabilidad
- Comprobación de las limitaciones térmicas y de potencia en el caso de los enchufables.
- Los sistemas de supervisión y gestión apoyan el diseño previsto
- Preparación del equipo
- El personal interno puede manejar y solucionar los problemas de la capa óptica
- La organización puede validar los deterioros y el margen óptico
- Las responsabilidades entre los equipos ópticos y de propiedad intelectual están claras
- Las lagunas de formación son visibles y reconocidas
- Disponibilidad comercial
- La arquitectura admite el perfil de demanda real
- Los beneficios de la reutilización de la fibra son significativos, no supuestos
- El coste del ciclo de vida y la complejidad operativa son aceptables
- Se entiende la dependencia de los proveedores y la flexibilidad futura
Este marco ayuda a separar la posibilidad técnica de la preparación del proyecto. Muchas organizaciones son técnicamente capaces de desplegar sistemas ópticos más avanzados, pero operativa o comercialmente no están preparadas para hacerlo bien.
Explore las capacidades de formación y asesoramiento en redes ópticas de Azura
Compare CONA y CONE, o póngase en contacto con Azura para obtener información sobre formación de equipos, revisión de diseños ópticos o asistencia en la planificación de redes de transporte.
Cómo puede ayudar Azura Consultancy
Azura Consultancy añade valor cuando las decisiones sobre redes ópticas deben ir más allá del conocimiento general y pasar al diseño práctico, la validación o la capacidad del equipo.
Ese apoyo es más relevante cuando los clientes necesitan ayuda con:
- Diseño de redes de telecomunicaciones y planificación óptica de rutas
- Estrategia de despliegue de la fibra, selección de cables y consideraciones sobre empalmes
- Planificación y diseño de DWDM
- Pruebas ópticas, puesta en servicio y revisión del estado de preparación
- Planificación del transporte submarino o de gran capacidad
- Perfeccionamiento del equipo mediante formación óptica práctica y orientada a la ingeniería
- Determinar si es mejor un itinerario formativo básico como el CONA o un itinerario más avanzado como el CONE.
La oferta de formación de Azura es relevante porque está estrechamente alineada con los retos reales de diseño y operaciones descritos en este artículo. Un principiante que necesite principalmente fundamentos de fibra, atenuación, dispersión, comprensión de WDM y nociones básicas de diseño está más cerca de CONA. Una persona con más conocimientos sobre DWDM coherente, ROADM, deficiencias avanzadas, sistemas de línea abierta o DCI de alta capacidad está más cerca de CONO.
Próximos pasos prácticos
Si este artículo refleja un proyecto activo, los pasos siguientes más útiles suelen ser:
- Defina primero el caso de uso real: transporte metropolitano, DCI, de larga distancia, submarino o empresarial.
- Establecer los hechos físicos de la ruta antes de debatir sobre arquitectura
- Separar los casos de detección directa de los de transporte coherente
- Revisar dónde se encuentra el verdadero cuello de botella: estado de la fibra, sistema de líneas, compatibilidad de los equipos o nivel de cualificación interna.
- Validar las suposiciones con datos de pruebas y rutas en lugar de la taquigrafía de los proveedores.
- Determinar si la organización necesita apoyo en el diseño, revisión de la preparación o formación antes de seguir adelante.
Si el principal problema es la confianza interna y no un despliegue inmediato, empiece por la cuestión de las competencias. Muchos errores ópticos costosos tienen su origen en que los equipos se ven obligados a tomar decisiones avanzadas antes de tener una base suficientemente sólida.
Conclusión
Las redes ópticas resultan más fáciles de entender cuando se tratan como un sistema de decisiones de ingeniería y no como una lista de tecnologías. Los fundamentos de la fibra, WDM, DWDM, amplificación y transporte coherente pertenecen al mismo continuo práctico. El diseño adecuado depende de las condiciones de la ruta, los objetivos de capacidad, el modelo operativo y la madurez del equipo que lo soporta.
Para muchas organizaciones, el verdadero cambio consiste en pasar de la concienciación a la acción. Saber que existe la DWDM coherente no es lo mismo que saber si una ruta, una arquitectura y un equipo de operaciones están preparados para ella. Ahí es donde cobra valor una revisión estructurada.
Azura Consultancy ayuda a salvar esa distancia mediante una perspectiva práctica del diseño óptico y de telecomunicaciones, formación dirigida por ingenieros y un soporte que reduce la incertidumbre sin complicar en exceso la decisión. Los ingenieros técnicos que deseen crear una capacidad óptica interna pueden comparar CONA y CONE, o explorar Apoyo más amplio de Azura en materia de formación y asesoramiento.
PREGUNTAS FRECUENTES
¿Cuál es la diferencia entre WDM y DWDM?
WDM es el concepto general de enviar múltiples longitudes de onda a través de una fibra. DWDM es la implementación más densa y de mayor capacidad que se utiliza cuando la escala, la eficiencia de la ruta y el transporte a larga distancia importan más.
¿Cuándo merece la pena considerar el transporte coherente?
El transporte coherente adquiere mayor relevancia cuando la red requiere mayor alcance, mayor capacidad, mejor eficiencia espectral o una flexibilidad de transporte más avanzada que la que pueden proporcionar los enfoques ópticos más sencillos desde el punto de vista económico u operativo.
¿Qué es lo primero que suele causar problemas en los proyectos ópticos?
Los primeros problemas suelen estar más relacionados con la ruta que con el producto: estado incierto de la fibra, pérdidas subestimadas, hipótesis de empalme erróneas, revisión de interoperabilidad deficiente o conocimientos ópticos internos insuficientes.
¿Necesitan todos los equipos formación avanzada en óptica coherente?
No. Algunos equipos necesitan primero una base sólida sobre el comportamiento de la fibra, las deficiencias ópticas, los métodos WDM, los amplificadores y las normas prácticas de diseño. La formación avanzada en transporte coherente y desagregado es más adecuada una vez que se han afianzado esos fundamentos.
